1. [Houdini_실습] 지오메트리 모델링_기어 제작

후디니 지오메트리 모델링

1) 기어 만들기

• Circle 생성하고, 타입을 Polygon으로 하여 Division을 50으로 수정





• Tab에 pex를 검색해서 PolyExtrude 불러오기
• distance값을 조절하여 두께 생성
•





• shift W로 Smooth Wire Shaded 모드로 변환





• Grouprange와 PolyExtrude를 생성함

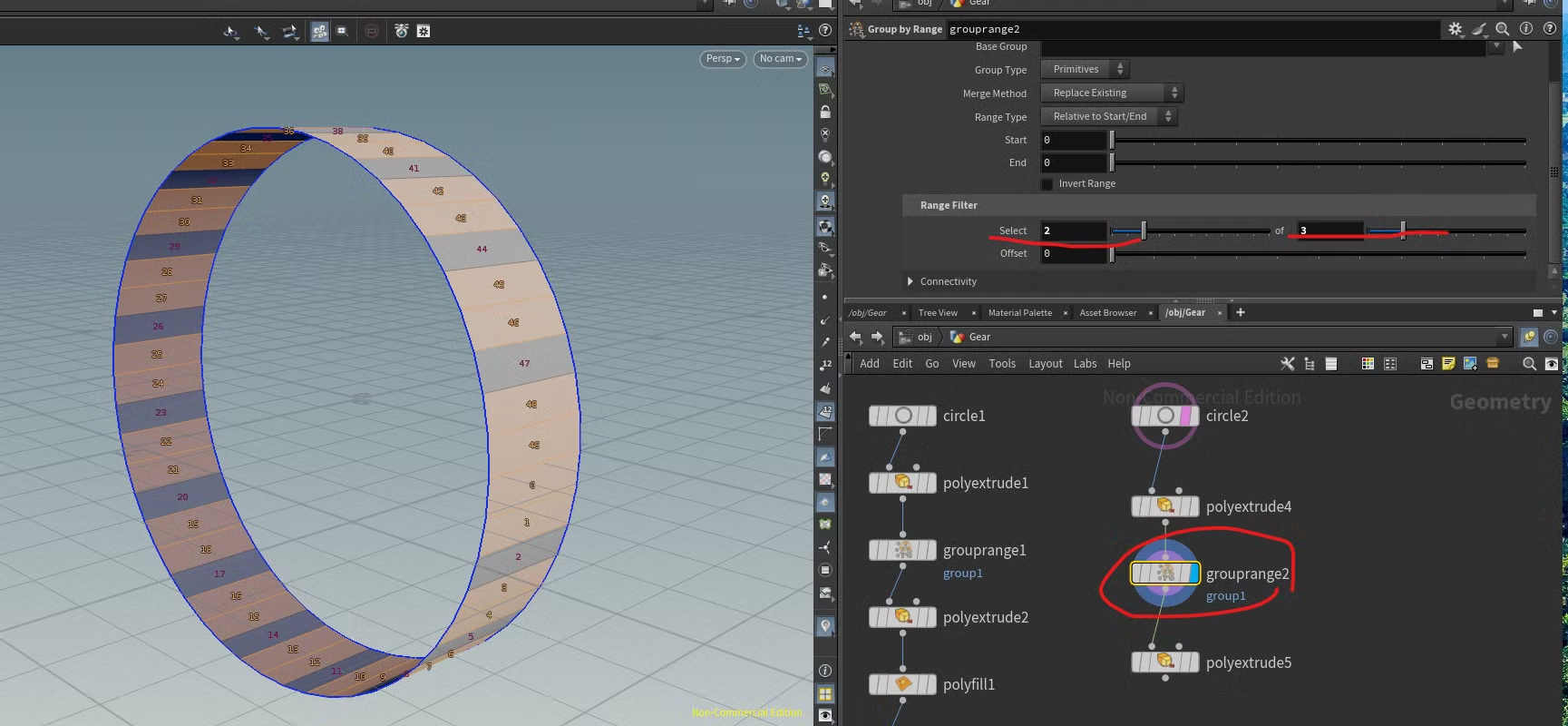

• Grouprange는 2 of 3으로 설정(3개 중에 2개 선택)





• Grouprange 영역을 불러오기 위해 PolyExtrude 노드의 Group에서 화살표를 클릭해 Group 1 선택하면 해당 부분만 Extrude





• Transform Space를 Local로 바꿔 Scale Y와 Z 값을 변경해 기어의 형태로 만듦





• Poly cap을 불러오면 Polyfill 노드로 불러와짐(일반 Polyfill보다 많이 사용 → Single Polygon)
• Output groups 항목에서 Patch Group 체크해서 그룹만들기
• Select Group 아이콘을 눌러서 만든 그룹 영역 확인하기





• 내가 지정한 Patch 그룹을 Extrude 노드에서 불러와 Inset 값 지정
• Front Group 체크하고 확인

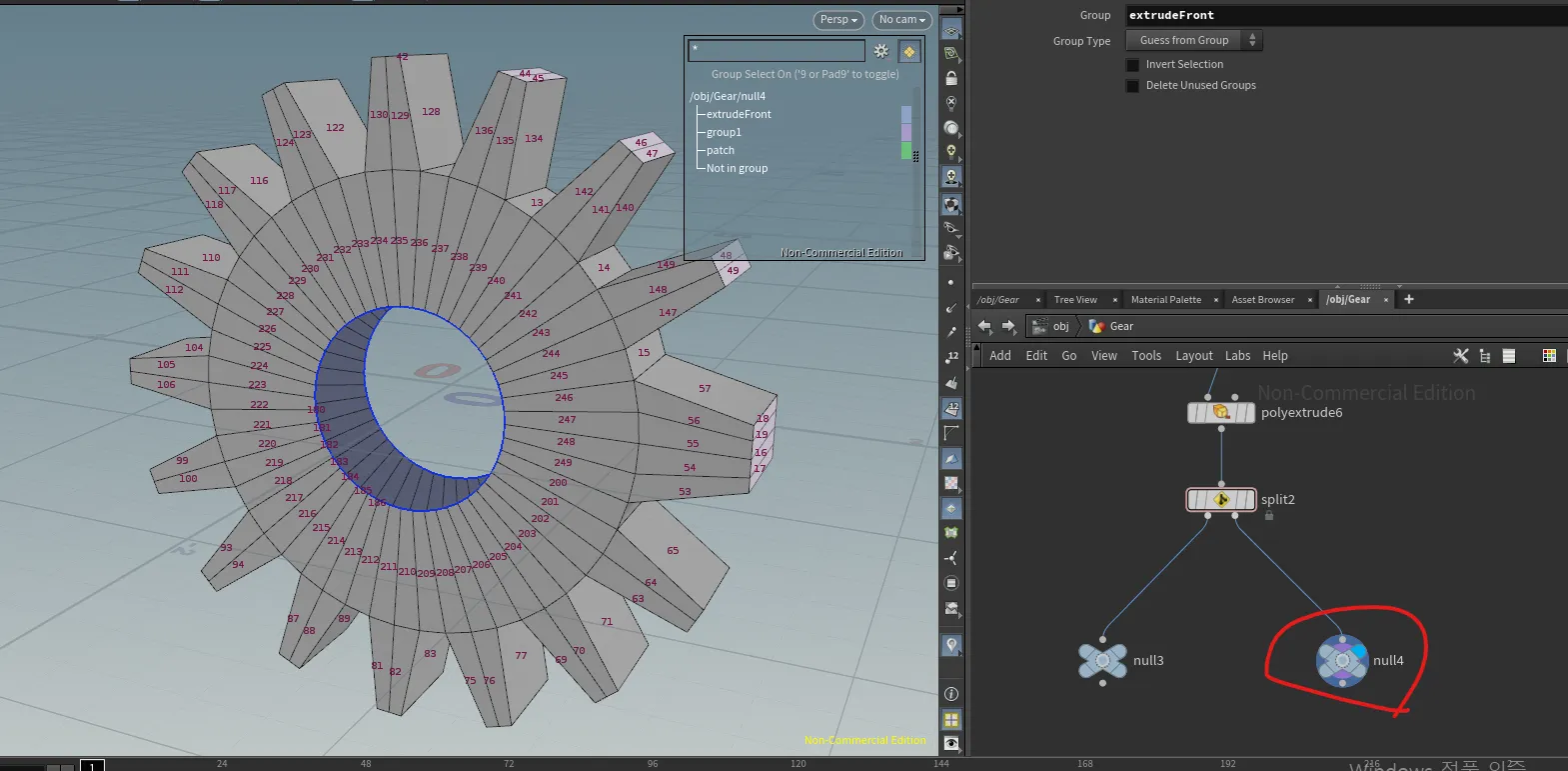

• 구멍을 뚫기 위해 Split 노드를 생성하고, 방금 만든 Front Group의 Extrude Front를 선택
• Null 2개를 연결
• 왼쪽은 0과 1만 옴





• Source의 Group에는 0, Destination의 Group에는 1을 넣어 이어주기





• Merge로 이어주고, Fuse 연결 후 PolyBevel을 다음과 같이 설정
  • Ignore Flat Edges(Coplanar Incident Polygons) 체크
  • Maximum Normal Angle : 21
  • Offsetting 내 Distance : 0.018





• Normal 노드로 면 잡아주기

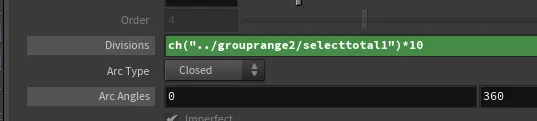

• Range Filter의 파라미터를 복사해서(Copy Parameter) Expression으로 Circle의 Division에 붙여넣기

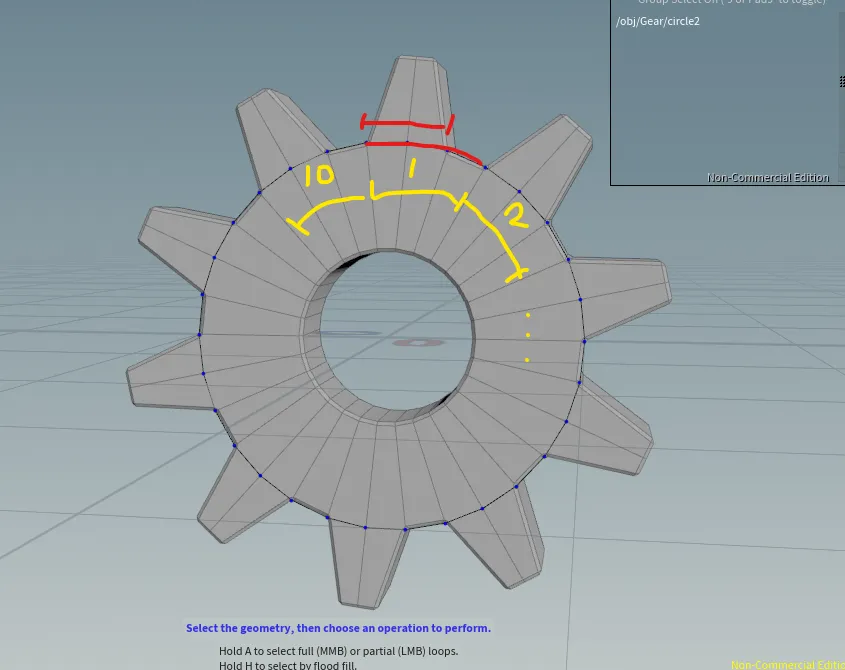

• Expression의 의미는 3개 중 2개가 선택된 묶음으로 된 10개의 톱니 바퀴를 만들겠다는 것







2) 렌더용 지오메트리 만들기

• 지오메트리 노드 하나 생성
• 노드 안에 들어가서 Object merge 생성 후 상단에 Object 1창 옆 아이콘을 누름





• 가져오고자 하는 Output으로 이동해서 선택 후 Accept





• 오브젝트와 함께 상대 경로가 생김
• Build를 눌러 Solaris 선택
• 렌터링은 기본 제공하는 Karma로 함





• 다음과 같이 구성하고 Environment Light에는 Texture 옆 아이콘에 들어가서 HDRI 이미지 넣어주기





• 카메라 렌더 뷰를 잡아주려면 뷰 모드를 카메라로 바꾸고 자물쇠를 잠가 앵글 맞추기(붉은 색이 렌더 화면)
• 좌물쇠를 풀면 기본 뷰포트를 보여짐





• XPU(CPU + GPU : 큰 씬으로 속도 나오게 함)로 설정해주고 뷰 모드로 XPU로 설정하고, Path Traced Samples 32로 낮춰주기





• Material Library 만들고 들어가기
• Material X 생성 후, 이 노드 안에서 작업하기





• 머티리얼을 설정
• Fill 항목에서 Auto-fill Materials를 눌러 사용할 머티리얼만 체크 후 Geometry Path는 세 번째 사진과 같이 스프레드 시트에서 메쉬 드래그로 끌고오기
