01. VRED란

  • VRED는 Autodesk에서 개발한 고급 3D 시각화 및 모델링 소프트웨어로, 주로 자동차 산업, 제품 디자인, 그리고 시각적 시뮬레이션에 사용
  • 브이레드의 파일 확장자는 .vpb

1) 특장점

1. 고급 렌더링 실제와 같은 품질의 렌더링을 제공해 모델의 색상, 재질, 조명 등을 사실적으로 표현
2. 실시간 시각화 실시간으로 모델을 조작하고 시각화하여 빠른 피드백과 변경 사항 반영이 가능
3. 고급 재질 및 조명 설정 다양한 재질과 조명 효과를 설정할 수 있어 실제 환경을 묘사하는데 유리
4. VR 지원 VR 기기를 통해 몰입감 있는 경험을 제공하며 디자인 검토 및 프레젠테이션에 효과적
5. 협업 기능 다양한 형식의 파일을 Export할 수 있어 팀원들과의 협업 유리
6. 애니메이션 및 시뮬레이션 모델에 대한 애니메이션을 생성하고 동작을 시뮬레이션 할 수 있는 기능 포함



02. Interface & Manipulating

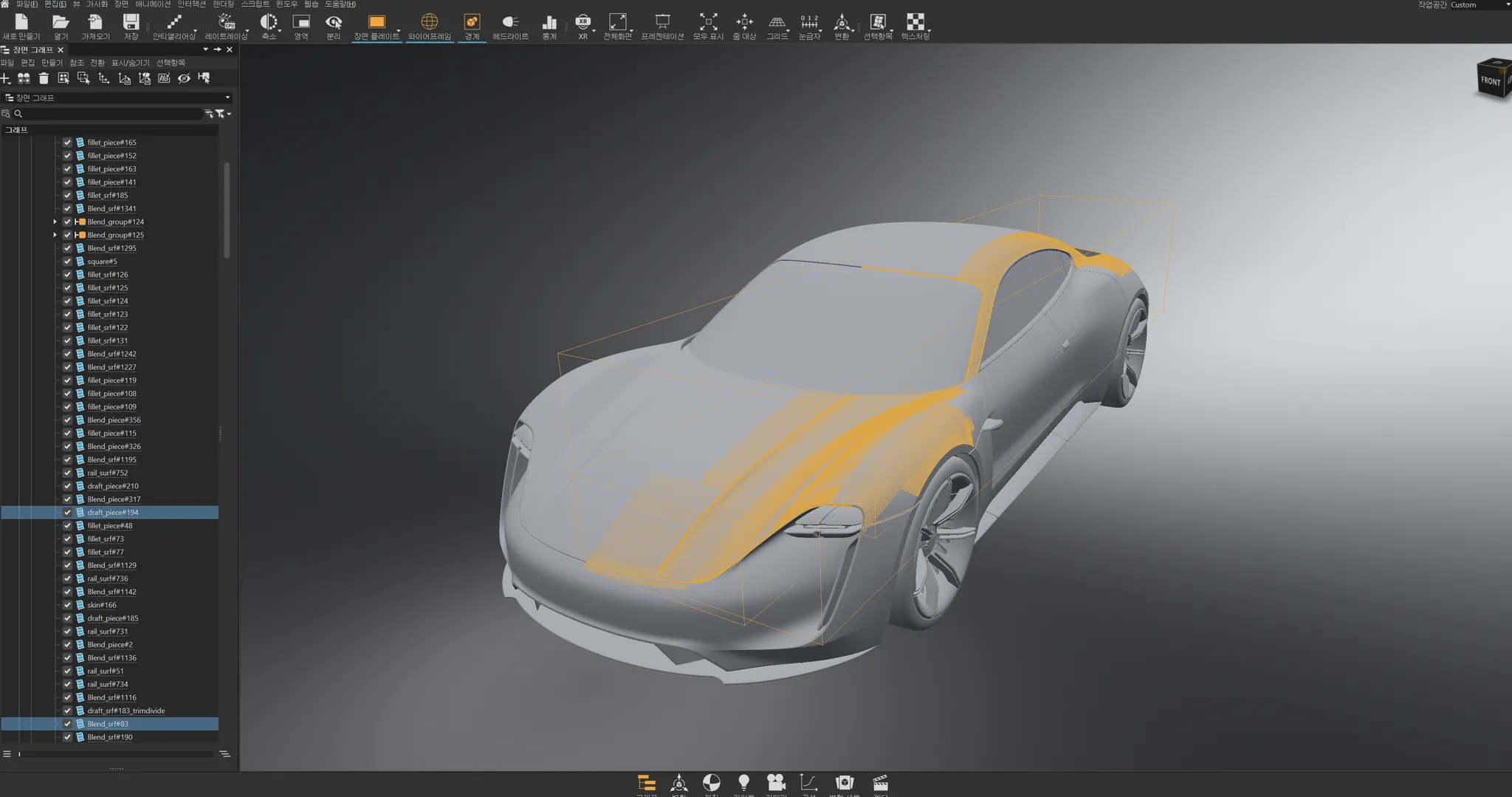

1) 면 선택하기

  • Shift 좌클릭 : 특정 영역 선택하기
  • Shift + Ctrl + 좌클릭 : 중복 선택하기
  • Shift + 우클릭 : 선택 부분 제외하기
  • 정육면체는 Bounding이 활성화 된 것
  • Wireframe으로 선택된 면의 구조를 볼 수 있음

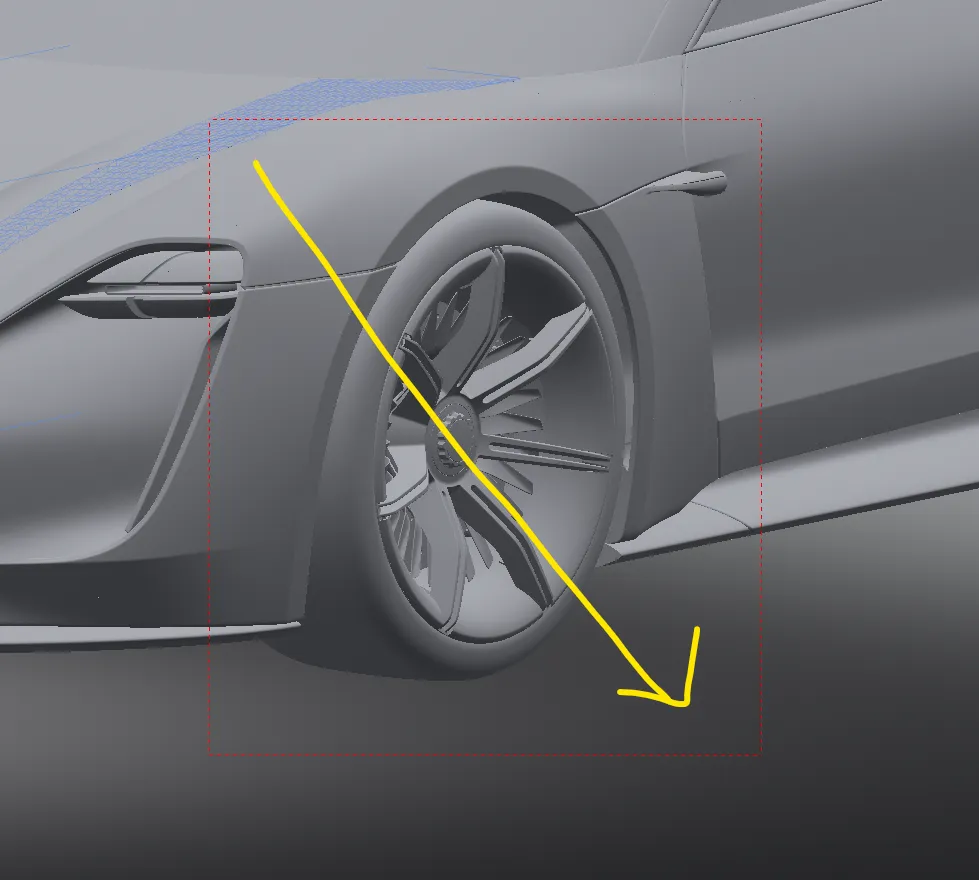

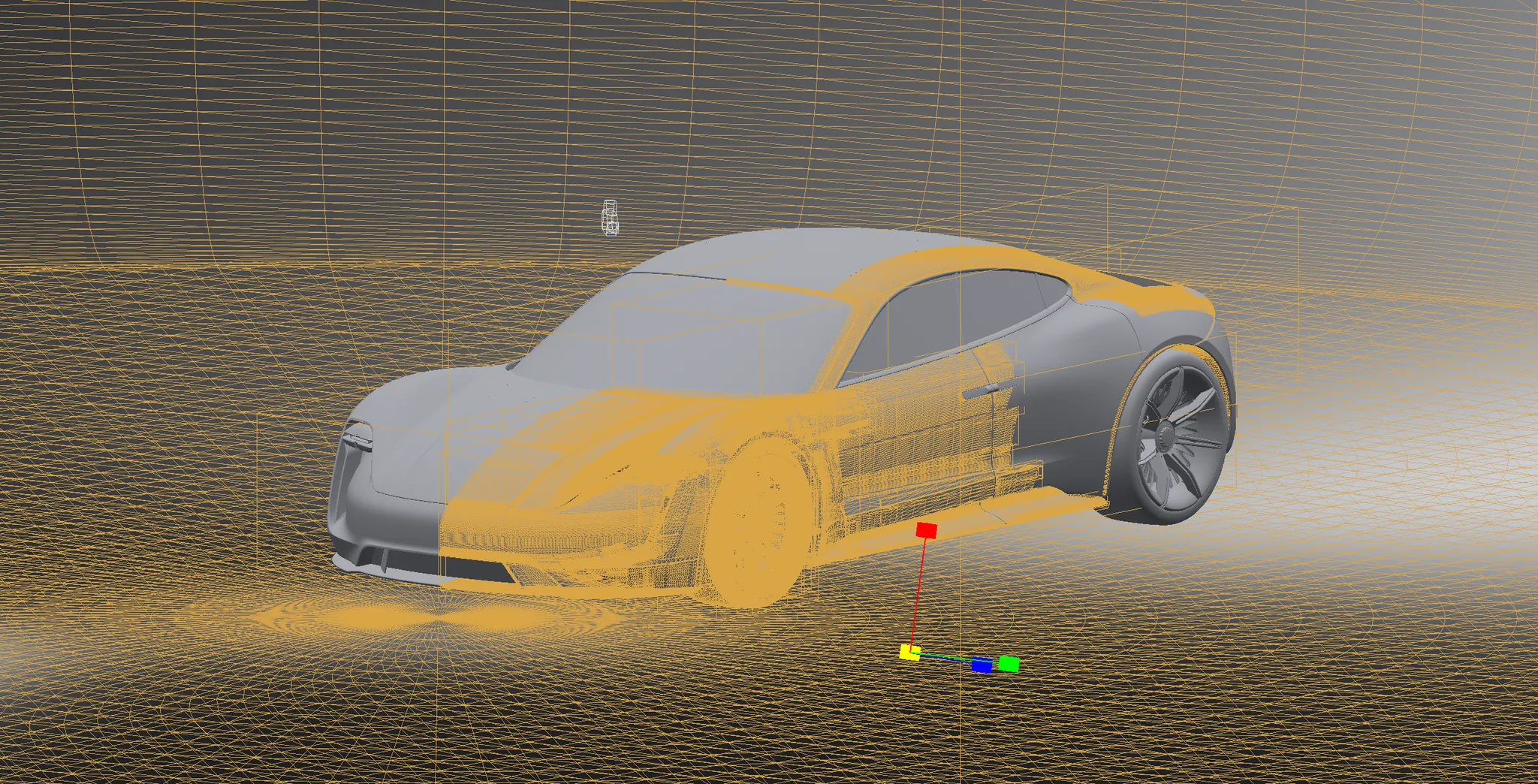

  • 왼쪽 위에서 아래로 드래그하면 드래그 영역 내에 들어가 있는 모든 파츠들이 선택됨



  • 우측 아래에서 위로 드래그하면 조금이라도 걸친 부분 모두 선택됨





2) Transform

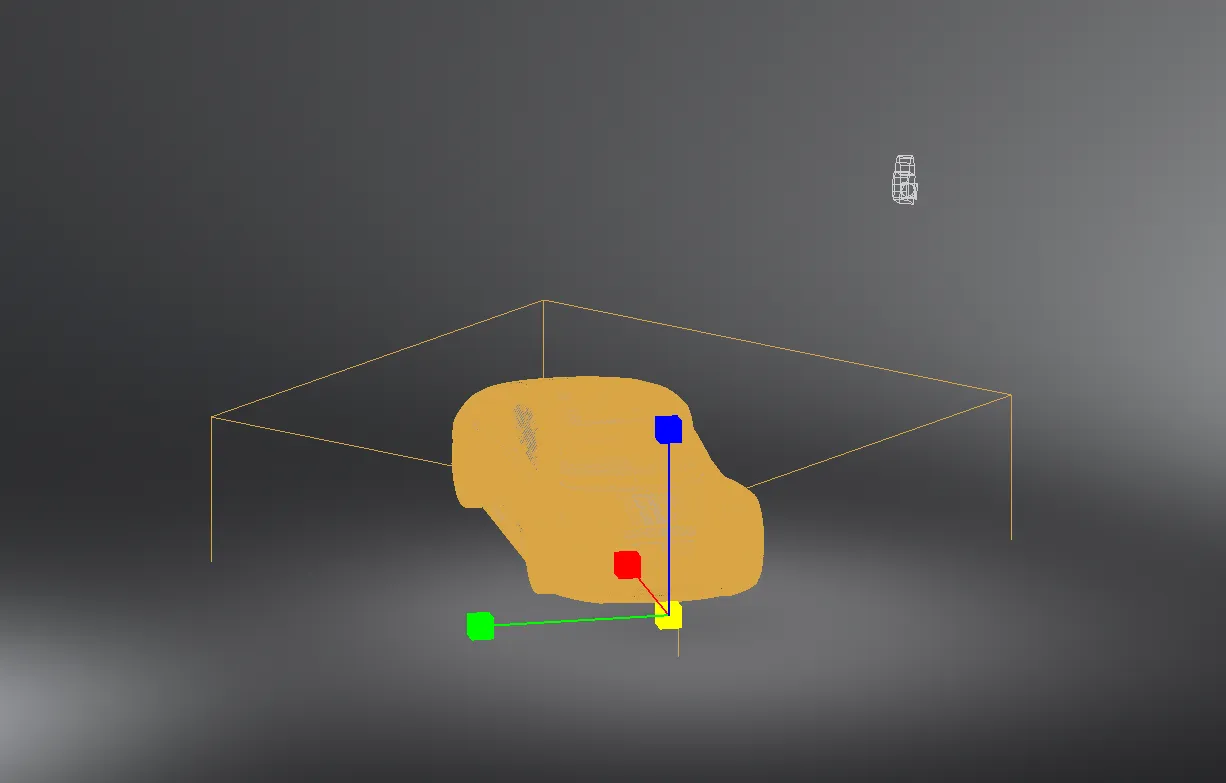

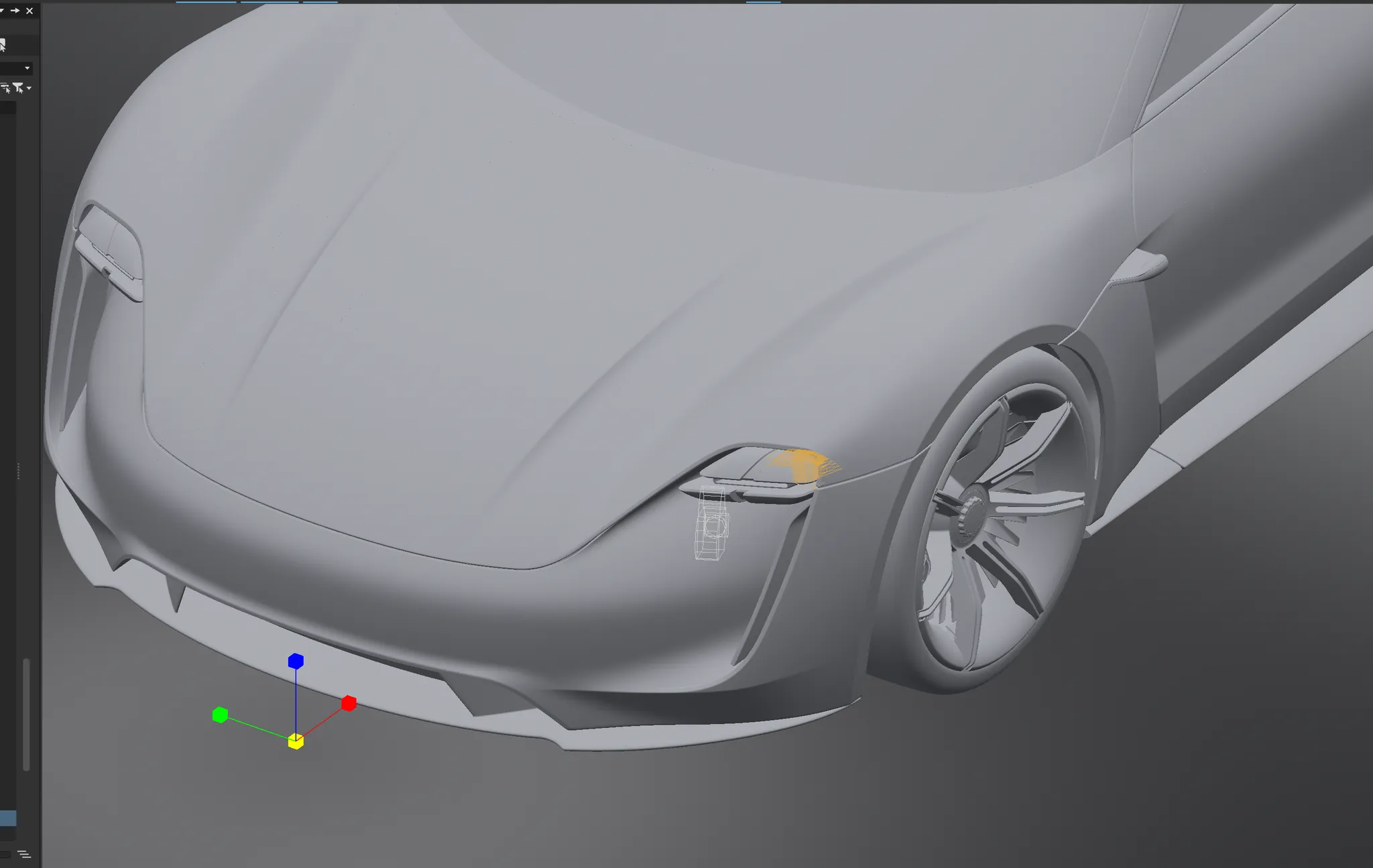

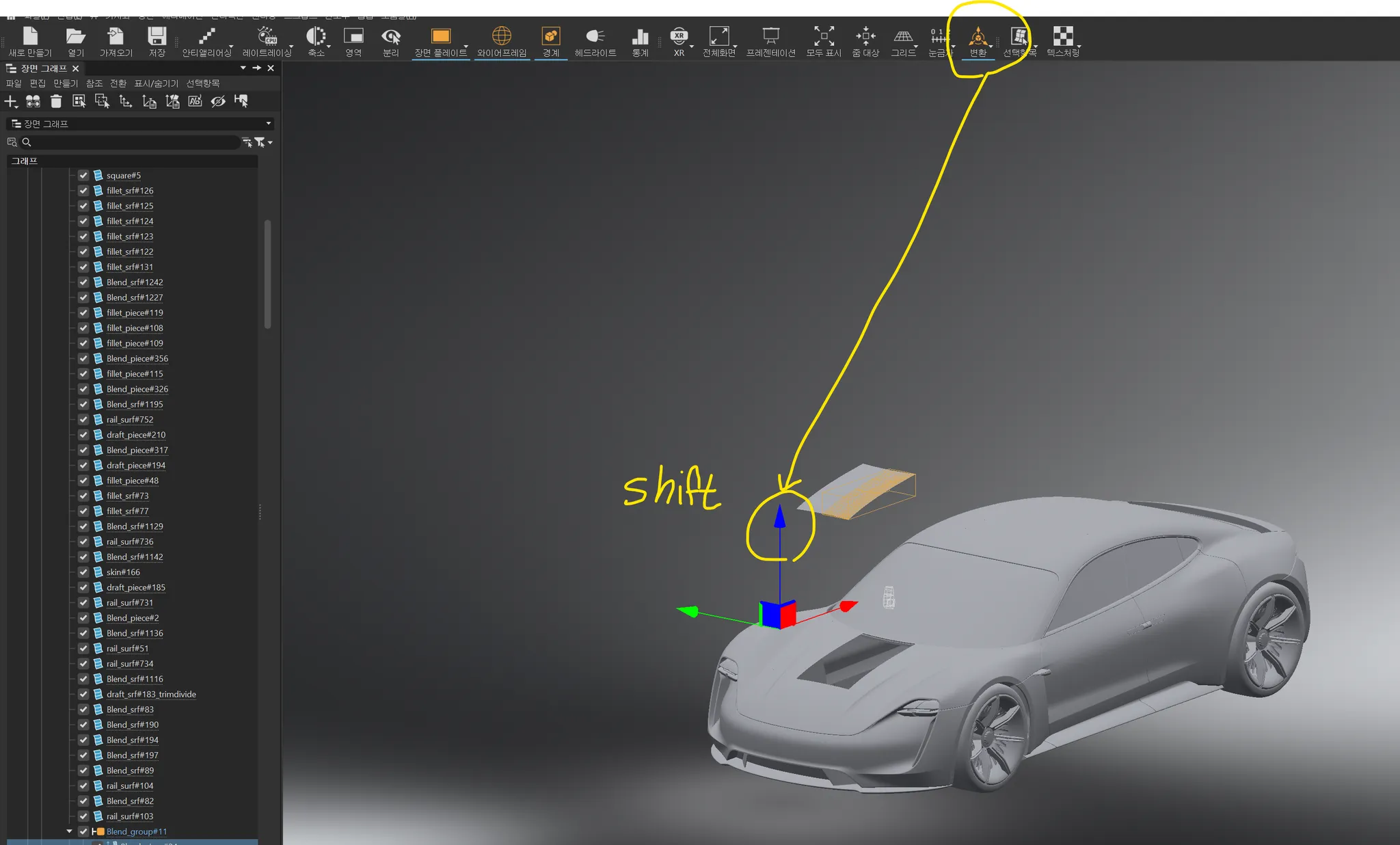

  • 특정 파츠 움직이기 : 파츠를 누르고 Transform을 클릭해 Shift를 눌러 조정하기

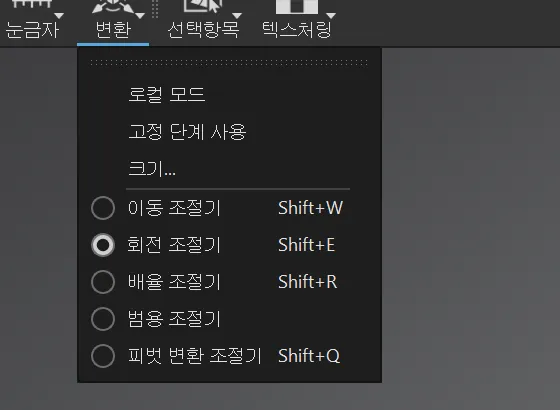

  • 회전하기/ 크기 조절 : Transform을 꾹 눌러 이동조절기(Rotation Manipulator) / 배율조절기(Scale Manipulator)로 바꿔 전체 몯레 선택 후 Shift를 눌러 조정

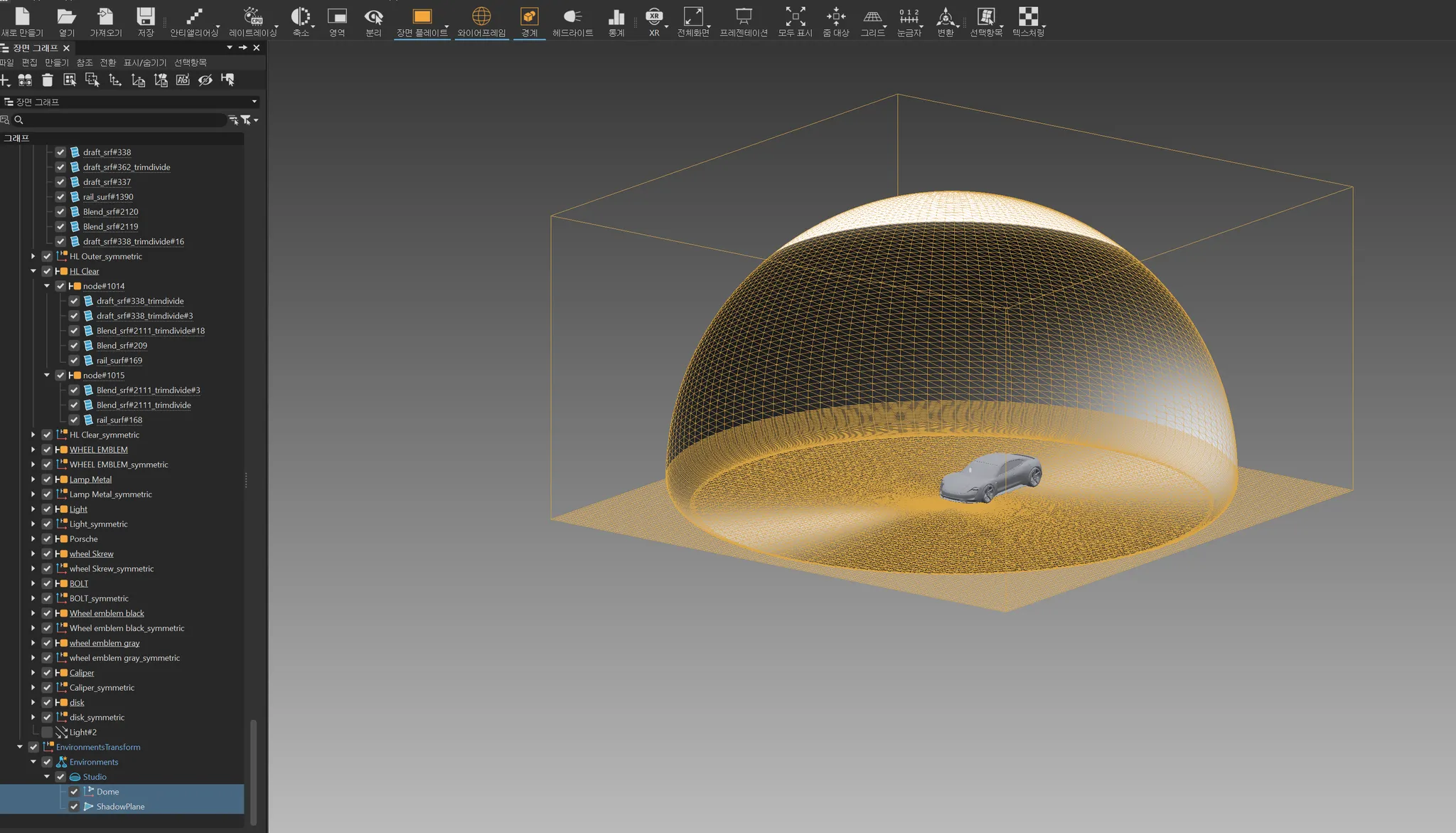

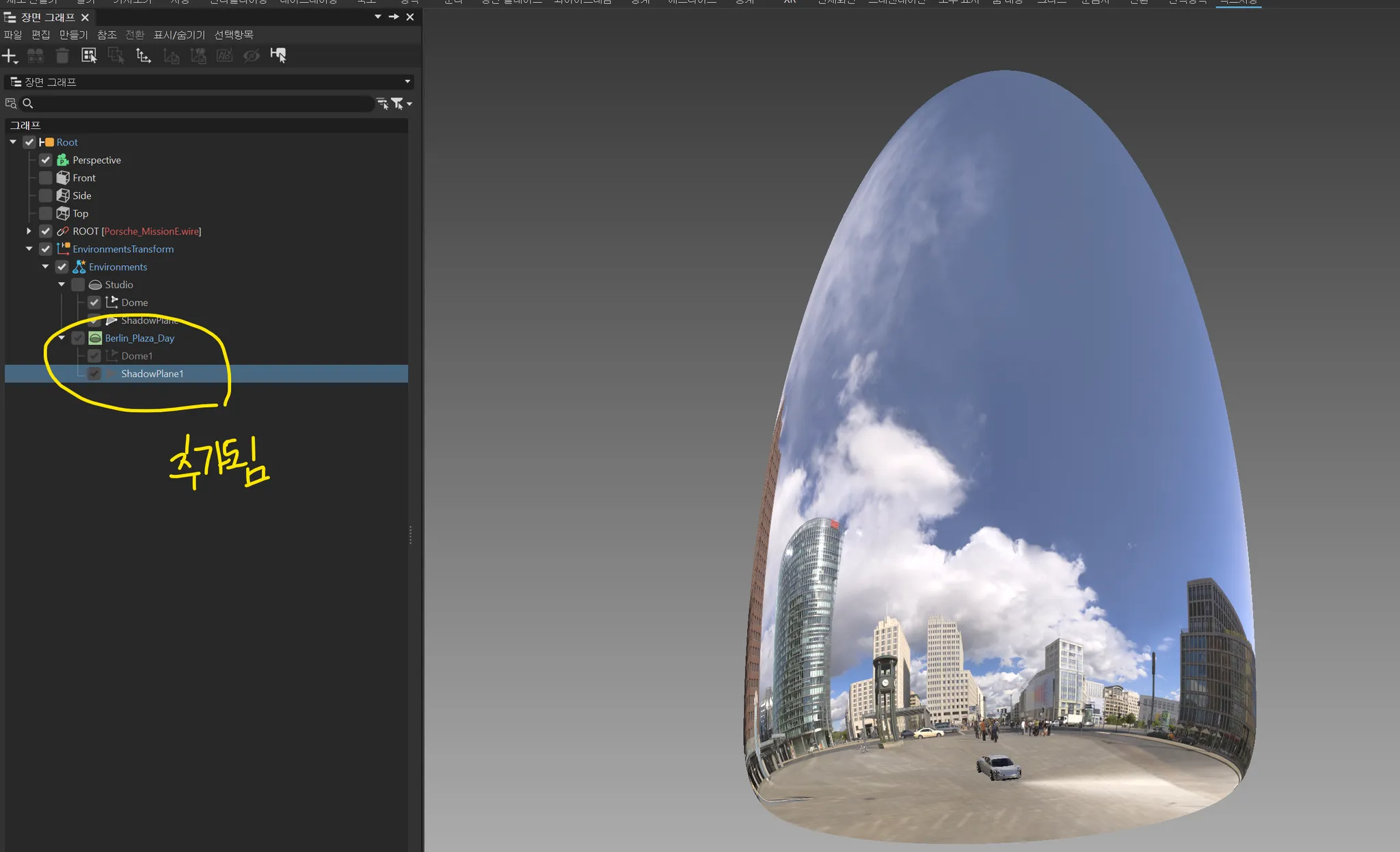

3) Environment

  • Shadow Plane : 바닥에 깔린 그림자를 만드는 플레인
  • Dome





4) 피봇(Pivot) 설정 및 특정 부분 이동

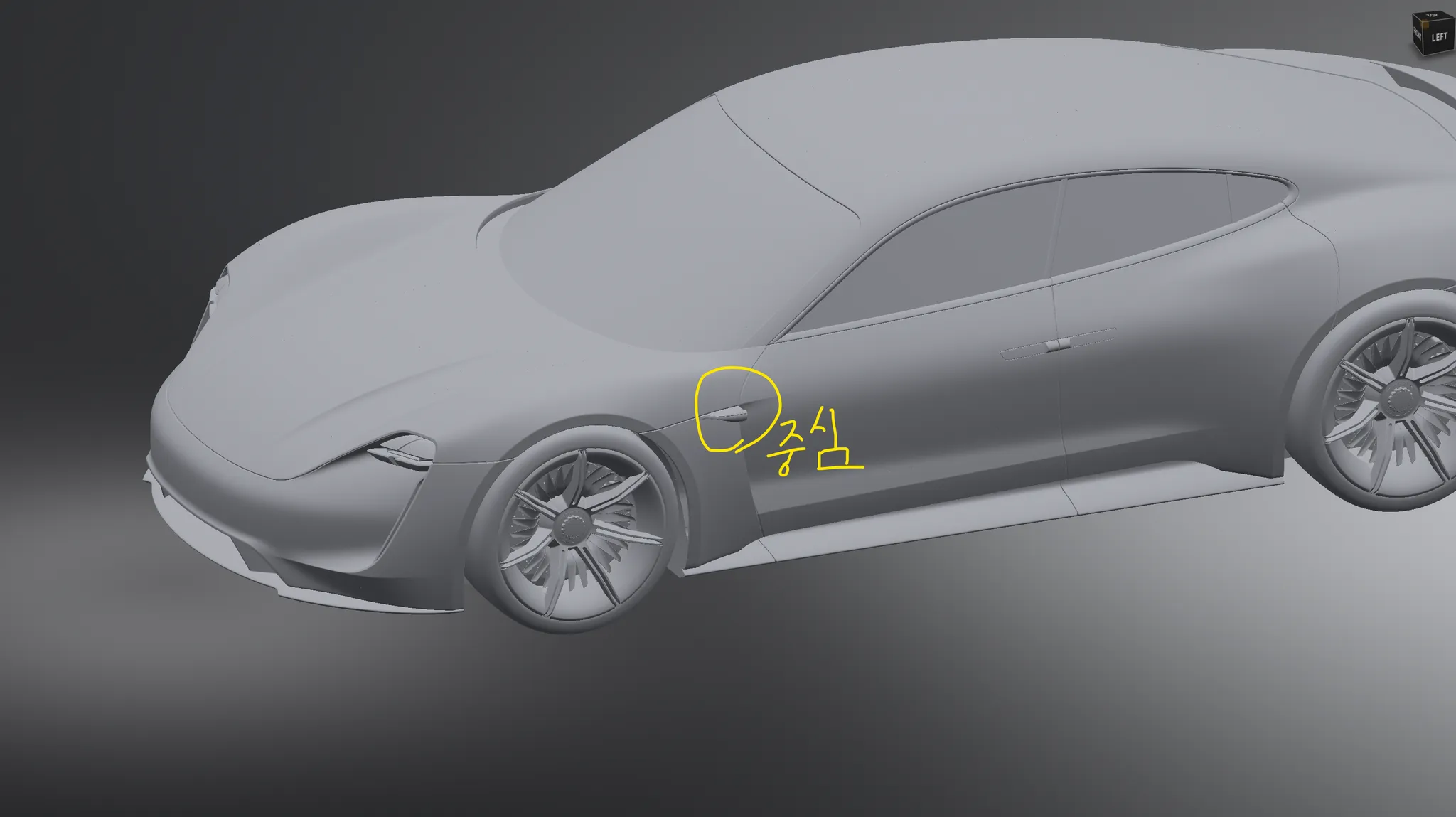

  • 특정 부분 더블좌클릭 : 그 부분을 중심으로 화면 이동, 확대/축소, 회전이 됨
  • 특정 부분 더블 우클릭 : 렌더뷰의 중심으로 카메라가 이동



  • 특정 파츠를 확대하고 싶으면 미들 더블클릭

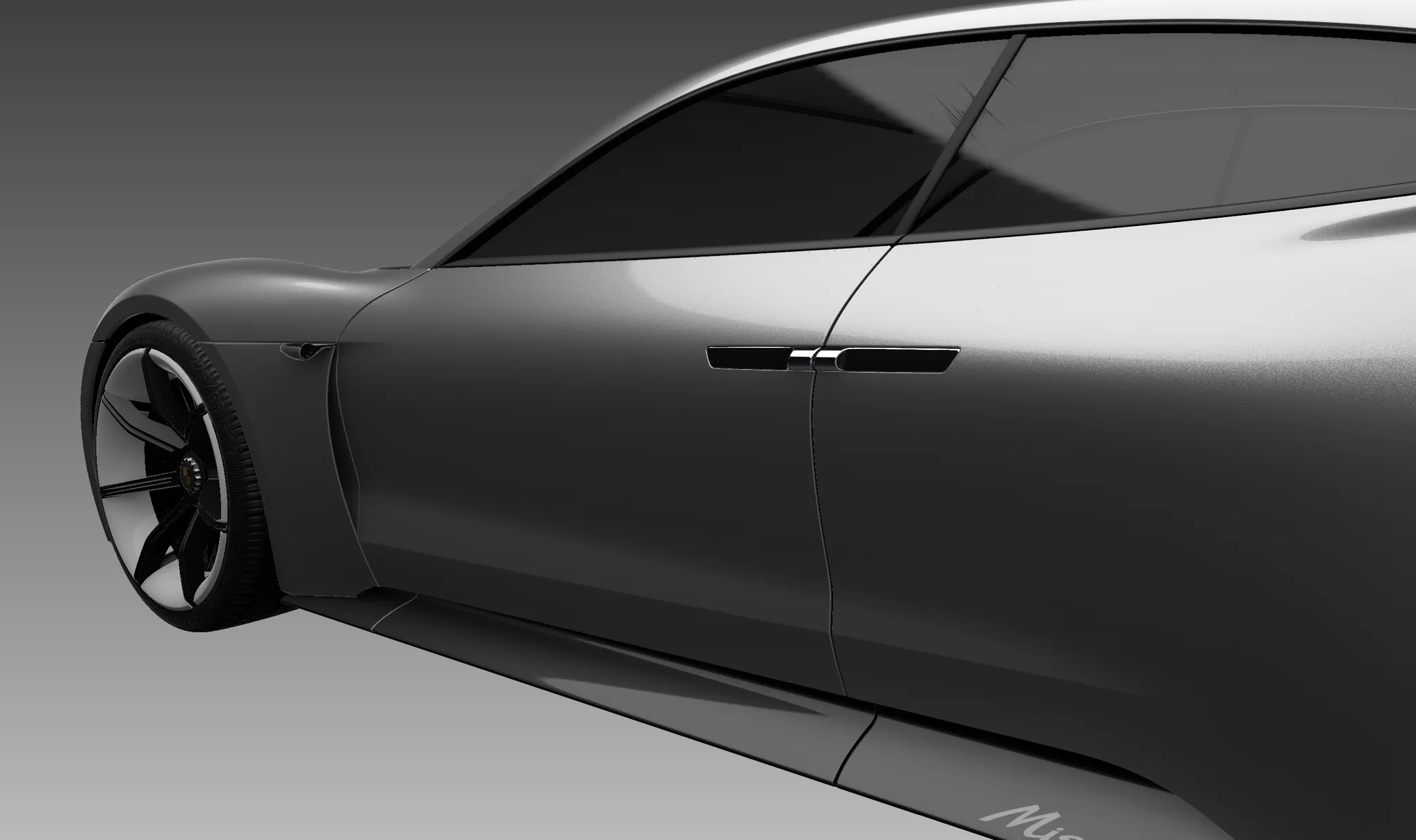

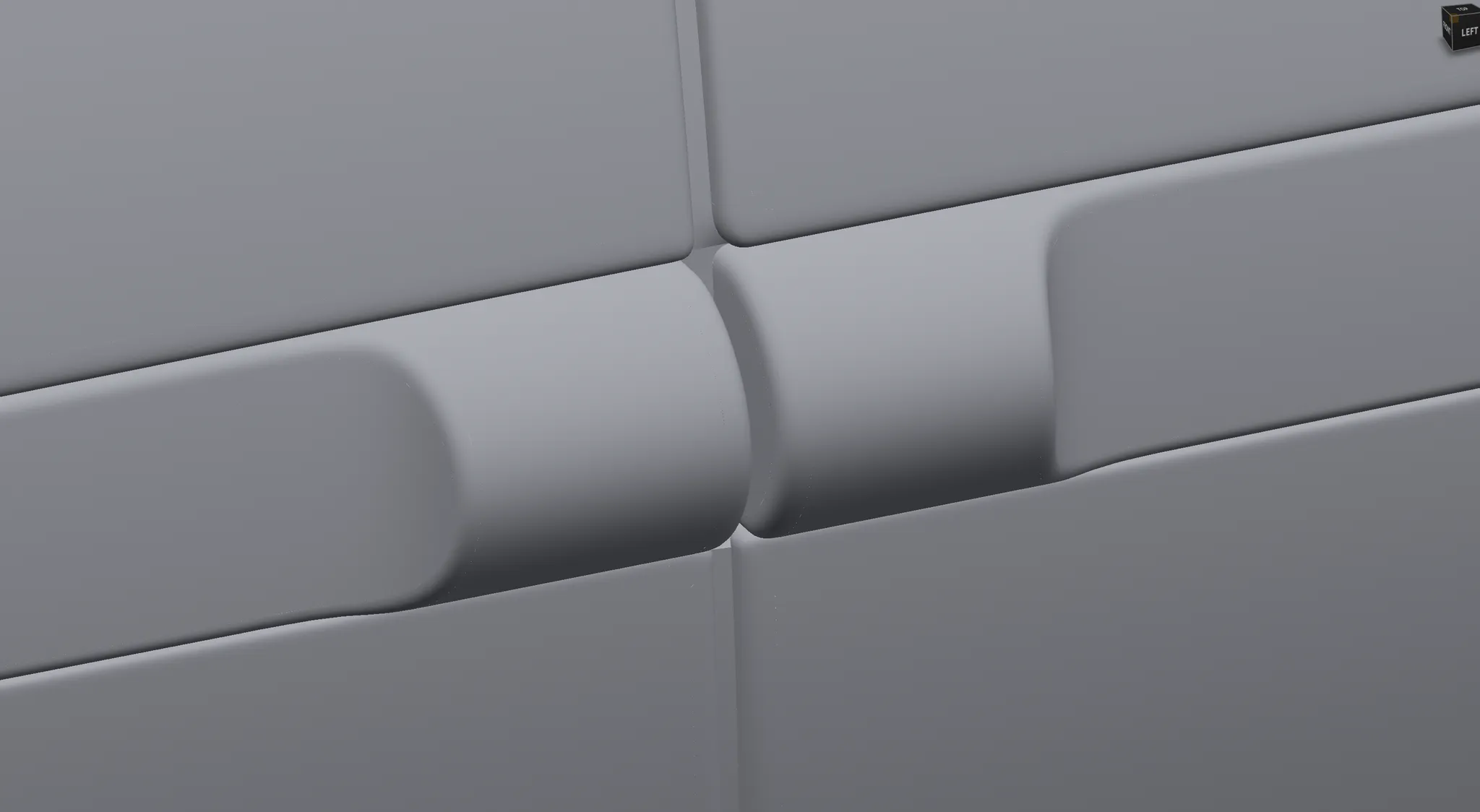

도어 핸들 부분



03. Normal

  • 모델에 재질을 입히기 전, 면의 방향을 바꾸는 방법 알아보기

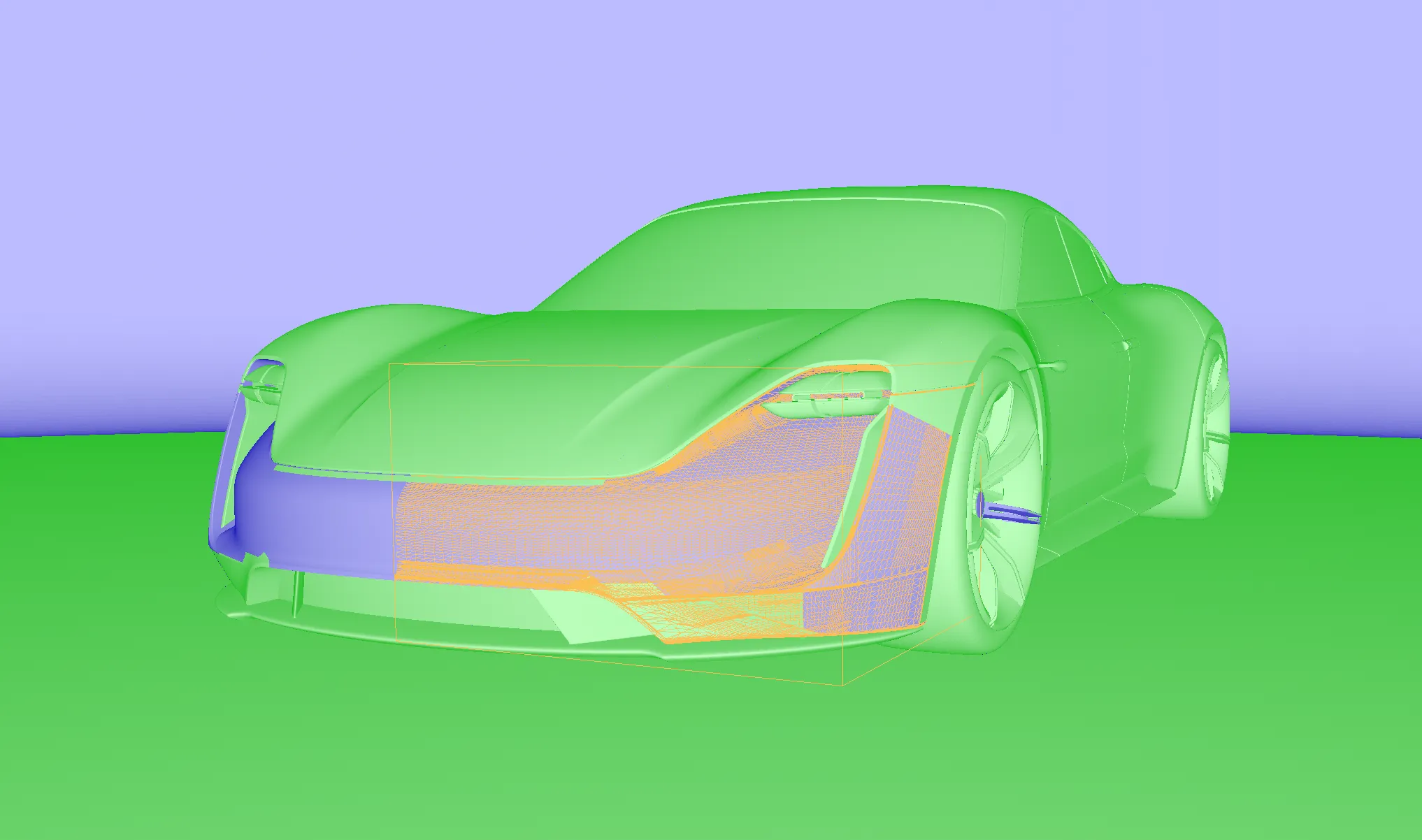

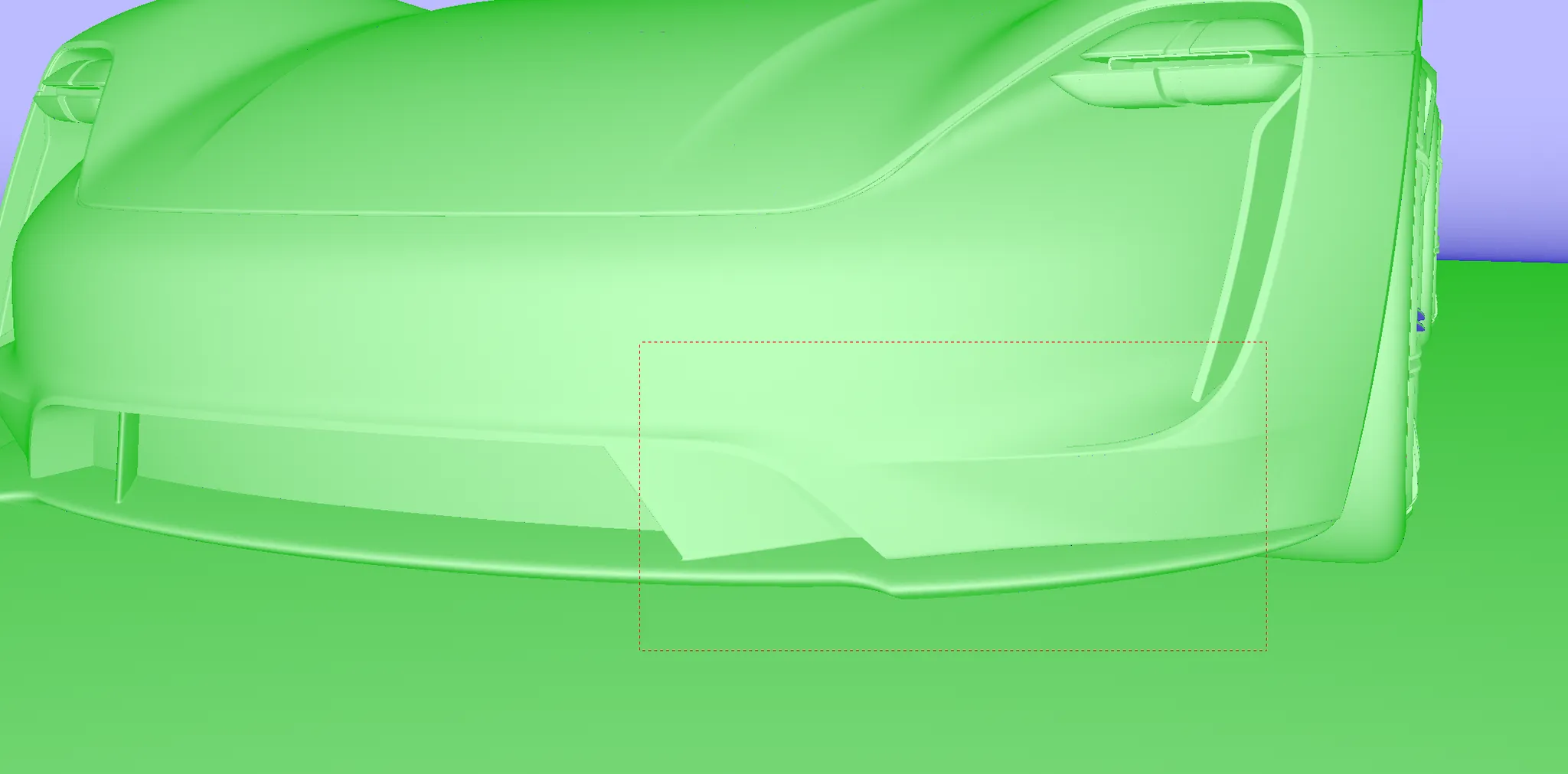

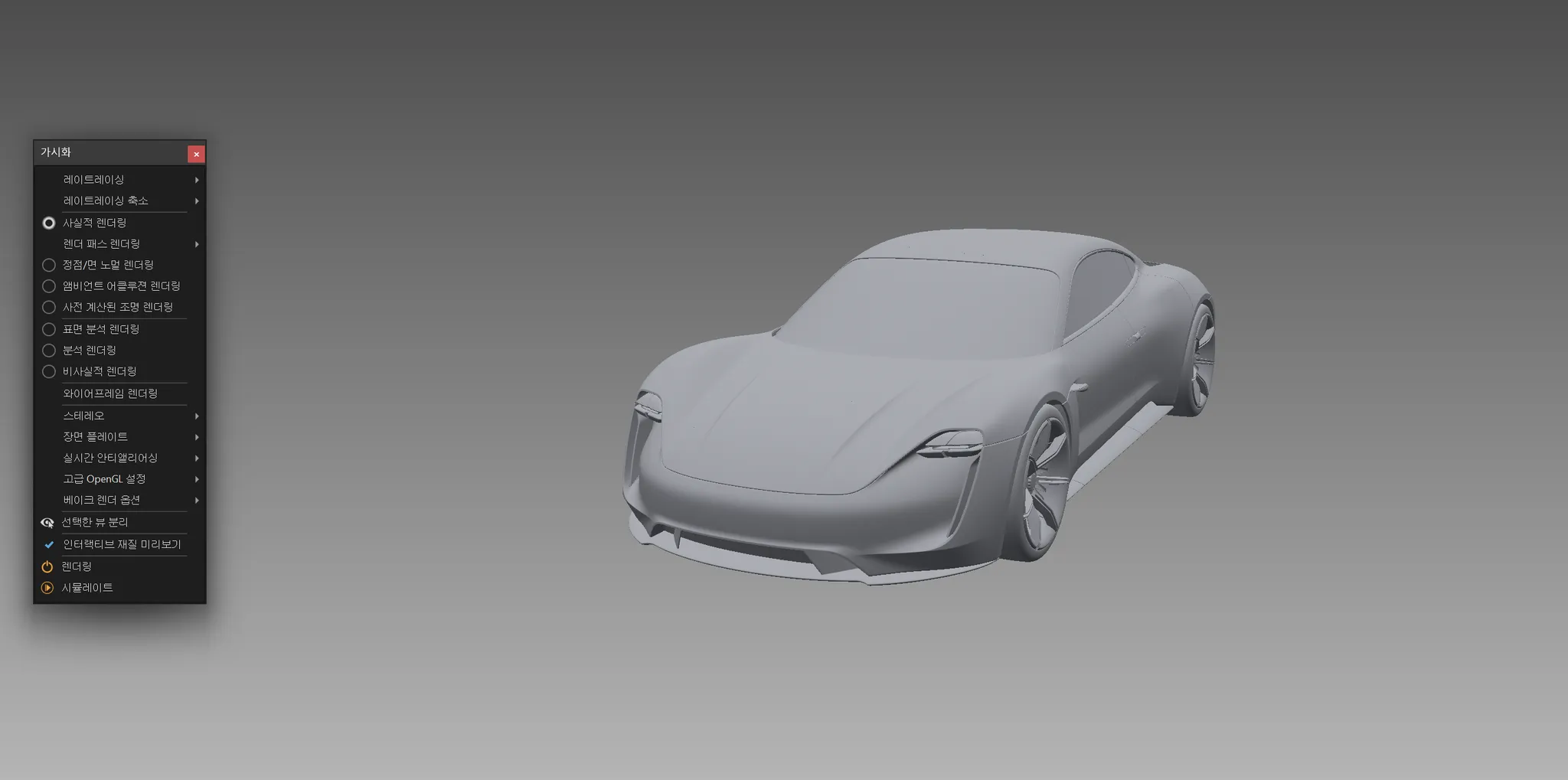

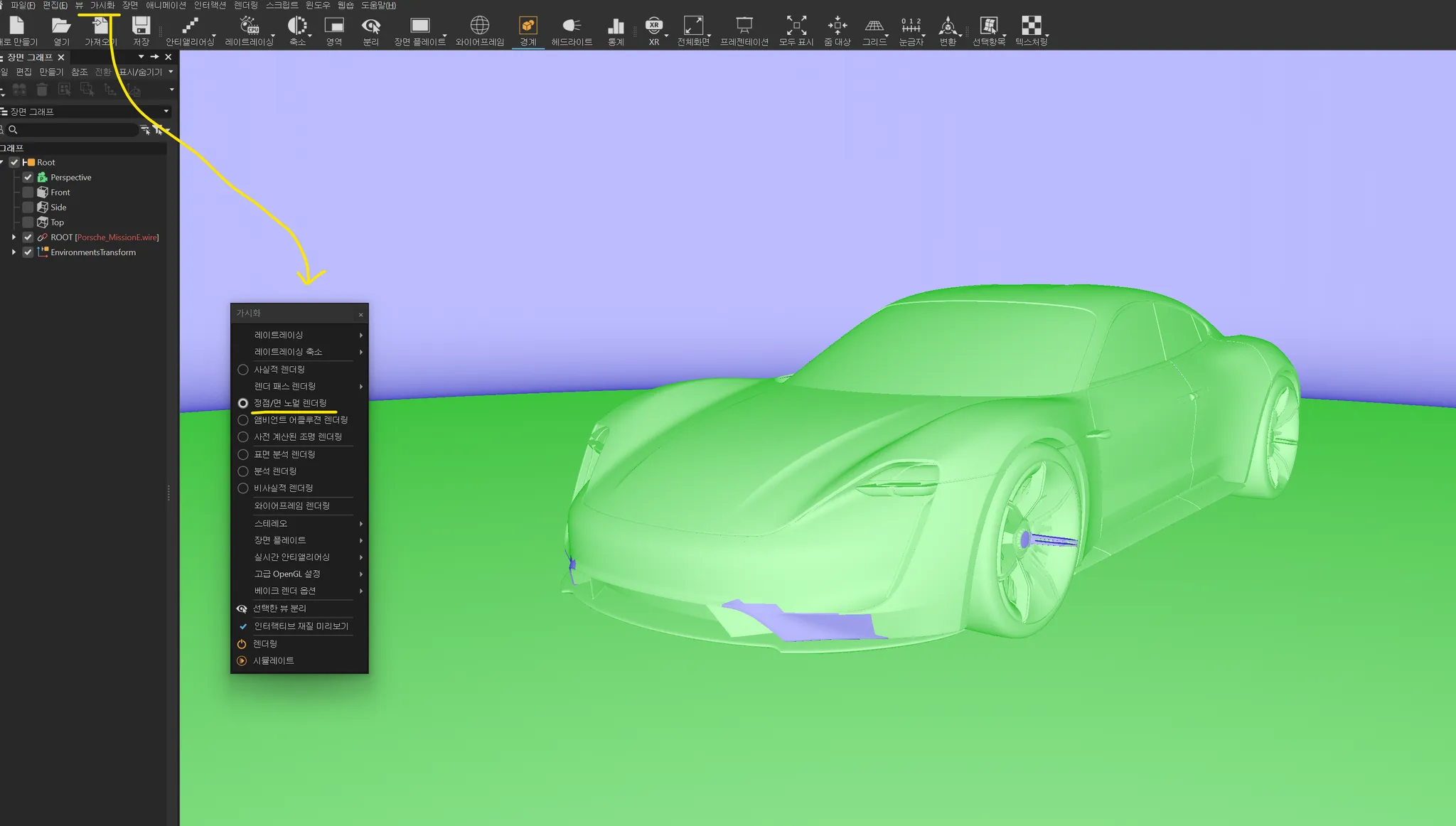

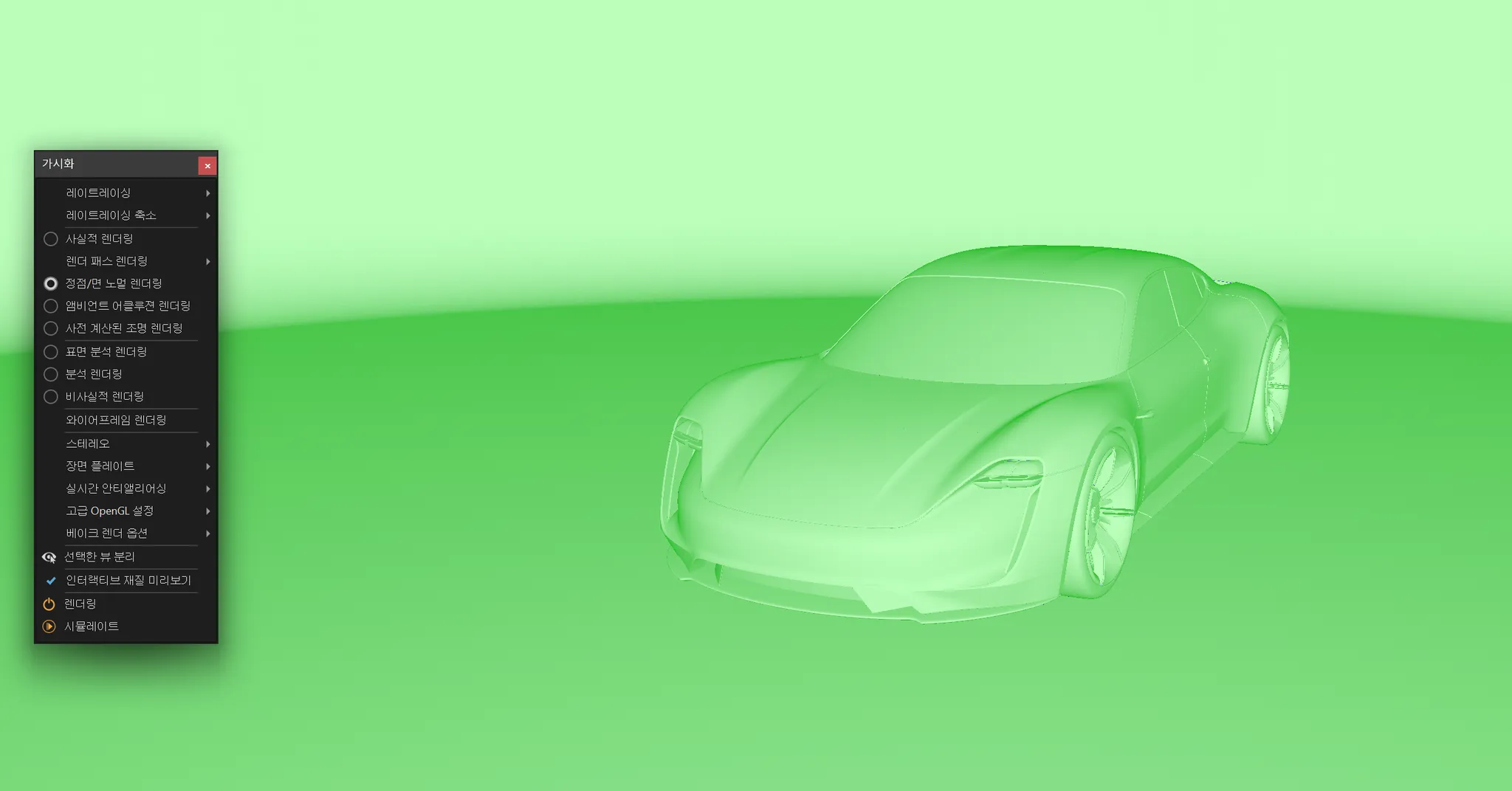

  • 가시화 → Vertex / Face Normal Rendering(정점/면 노멀 렌더링)을 누르면 면이 뒤집힌 걸 확인할 수 있음(보라색)
  • Ait + 좌클릭 : 면 뒤집기

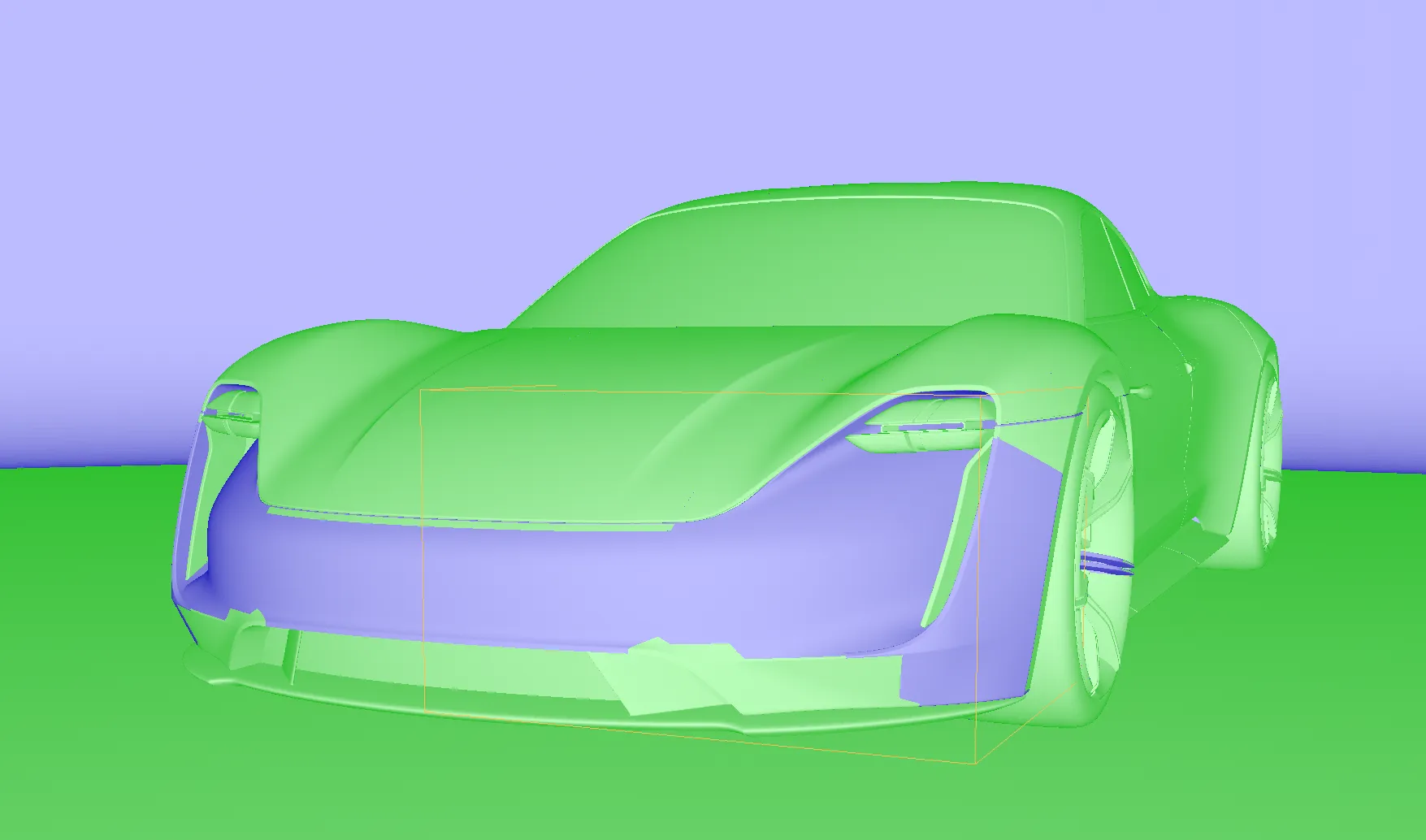

  • 그러나 해당 부분을 뒤집으면 다른 부분이 보라색으로 변함
  • 이유는 와이어 프레임으로 확인해보니 하나의 면으로 이뤄져 있음
  • Ait + 미들 클릭 드래그 : 특정 부분 뒤집힌 면을 원상복구 해줌

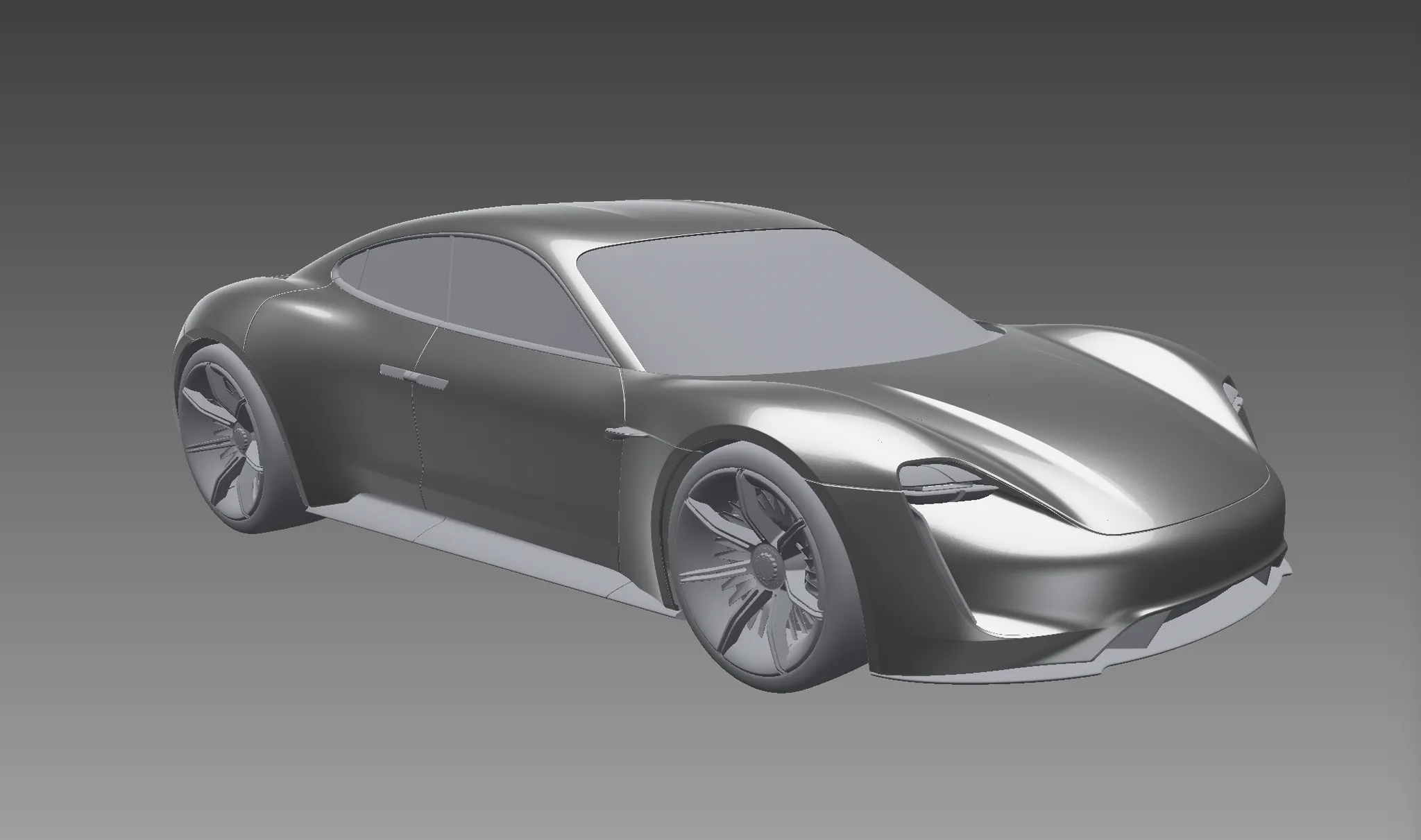

  • Realistic Rendering으로 톤이 일괄되게 보이게끔 맞춰져 있는지 확인하기



04. Material

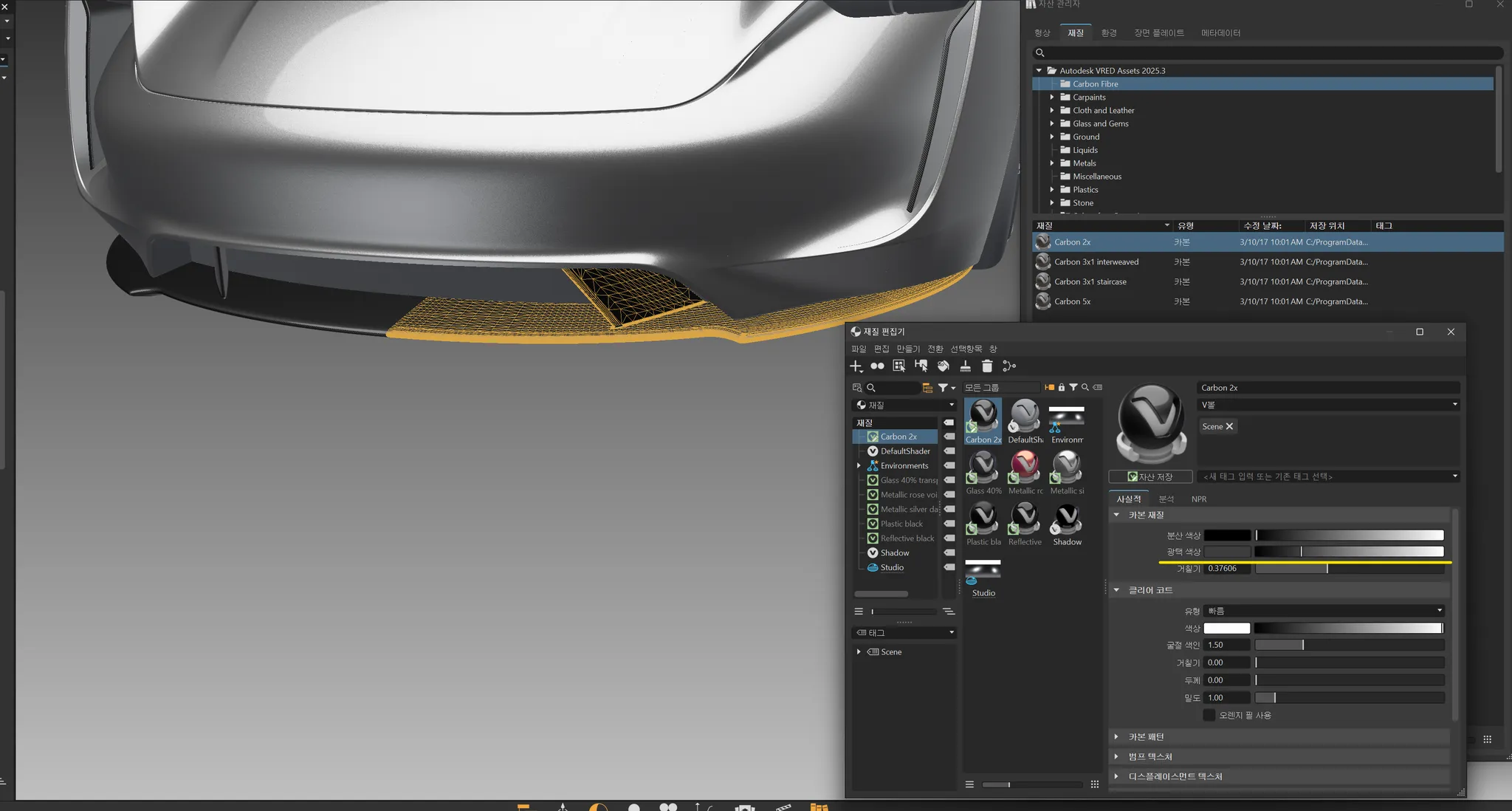

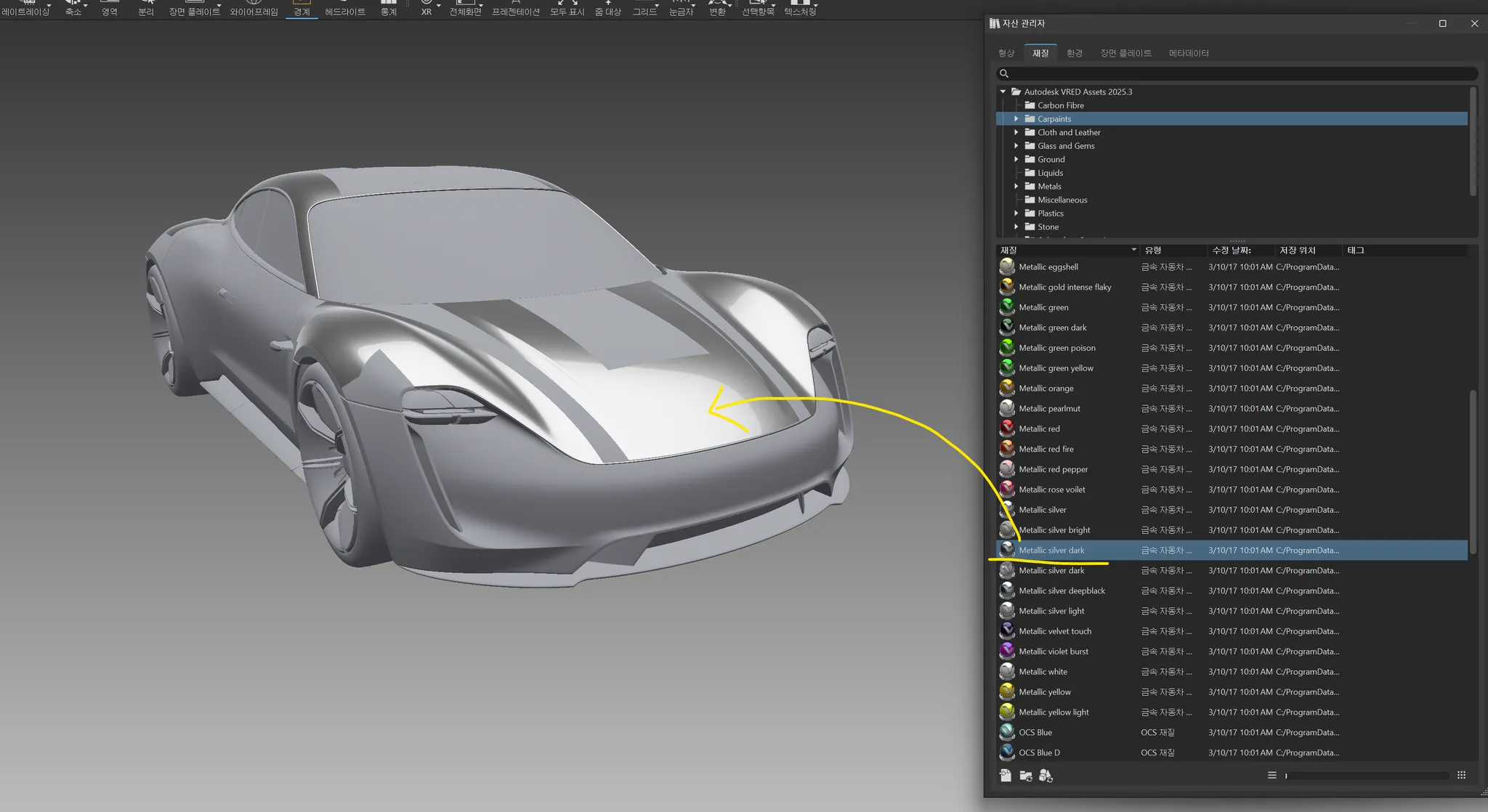

  • 머티리얼을 적용할 땐 재질을 드래그해서 적용
  • 이미 직용된 머티리얼과 같은 머티리얼을 적용할 땐 M + 좌클릭(스포이드), 적용할 부분에 우클릭

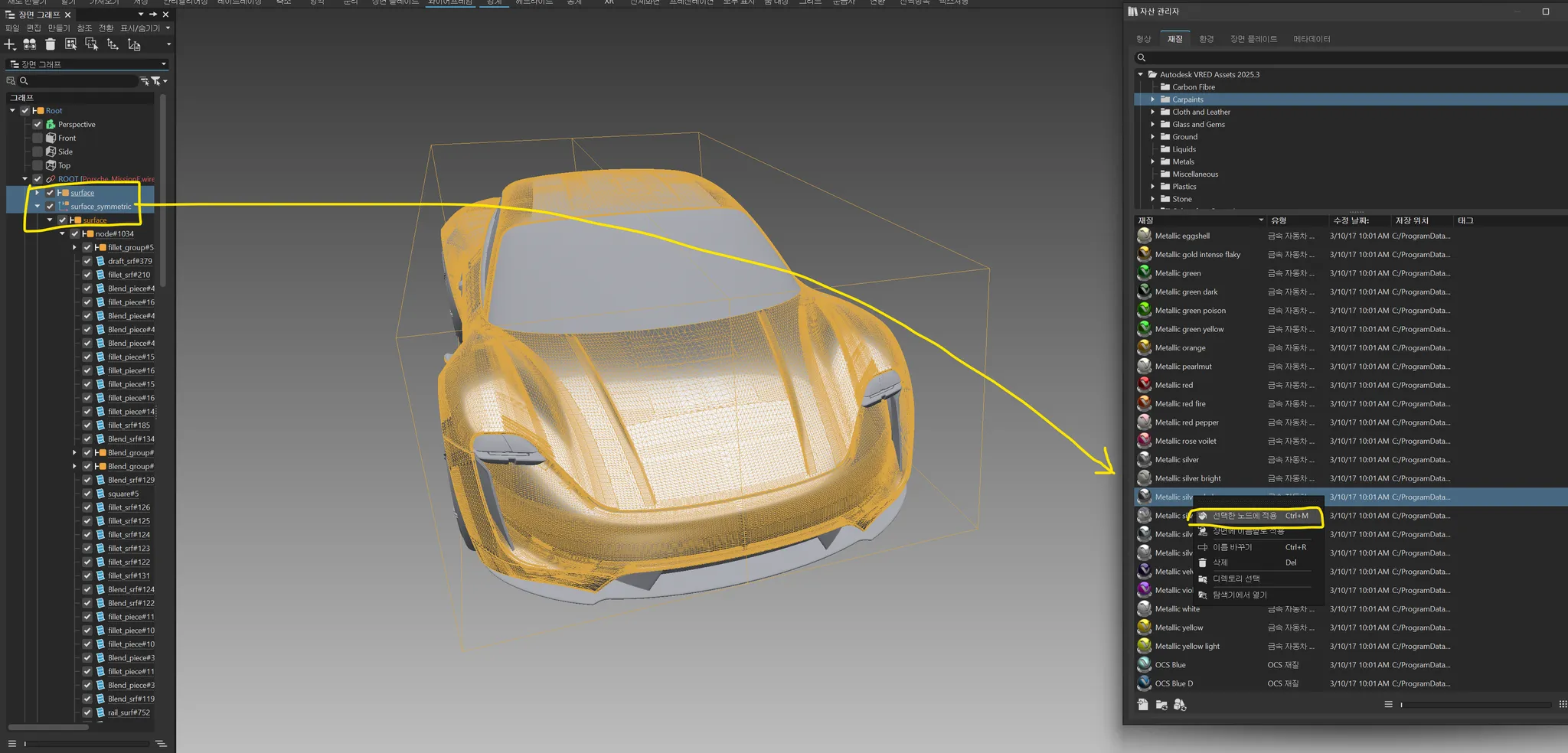

  • 일일이 클릭해서 넣으면 시간이 오래 걸리기 때문에 하나의 면을 클릭 후 Scene Graph에서 최상위 폴더를 찾음
  • 찾아서 선택 후 적용할 머티리얼 우 클릭 Apply To Selected Nodes(선택한 노드에 적용)





  • 재질 수정도 가능

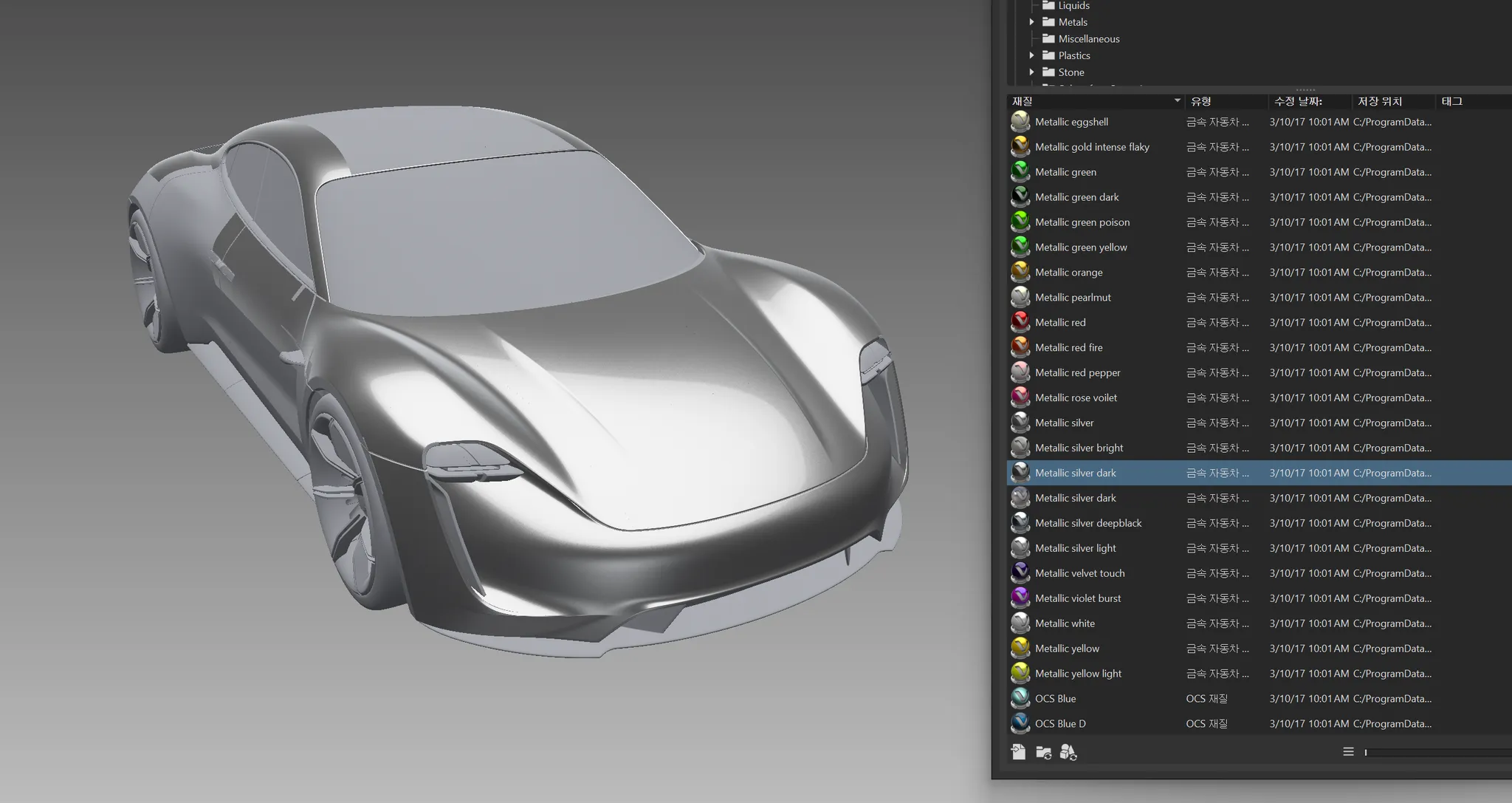

  • 다양한 재질을 적용해 Body 부분의 재질을 모두 입히기

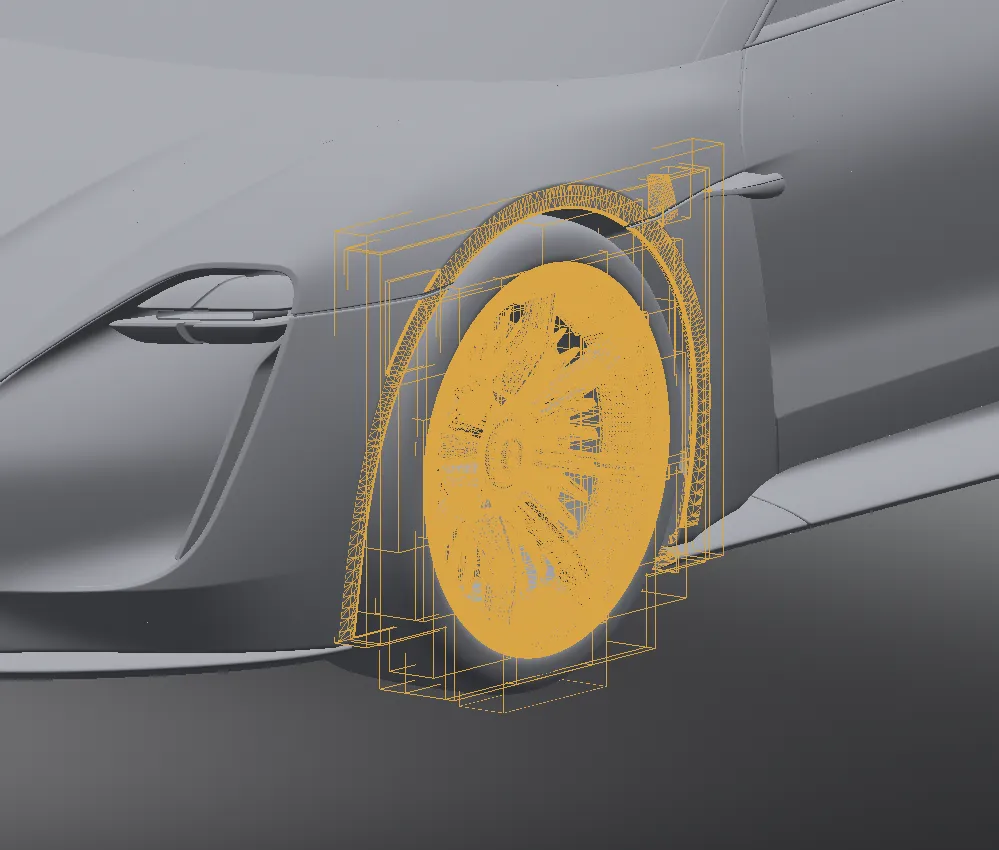

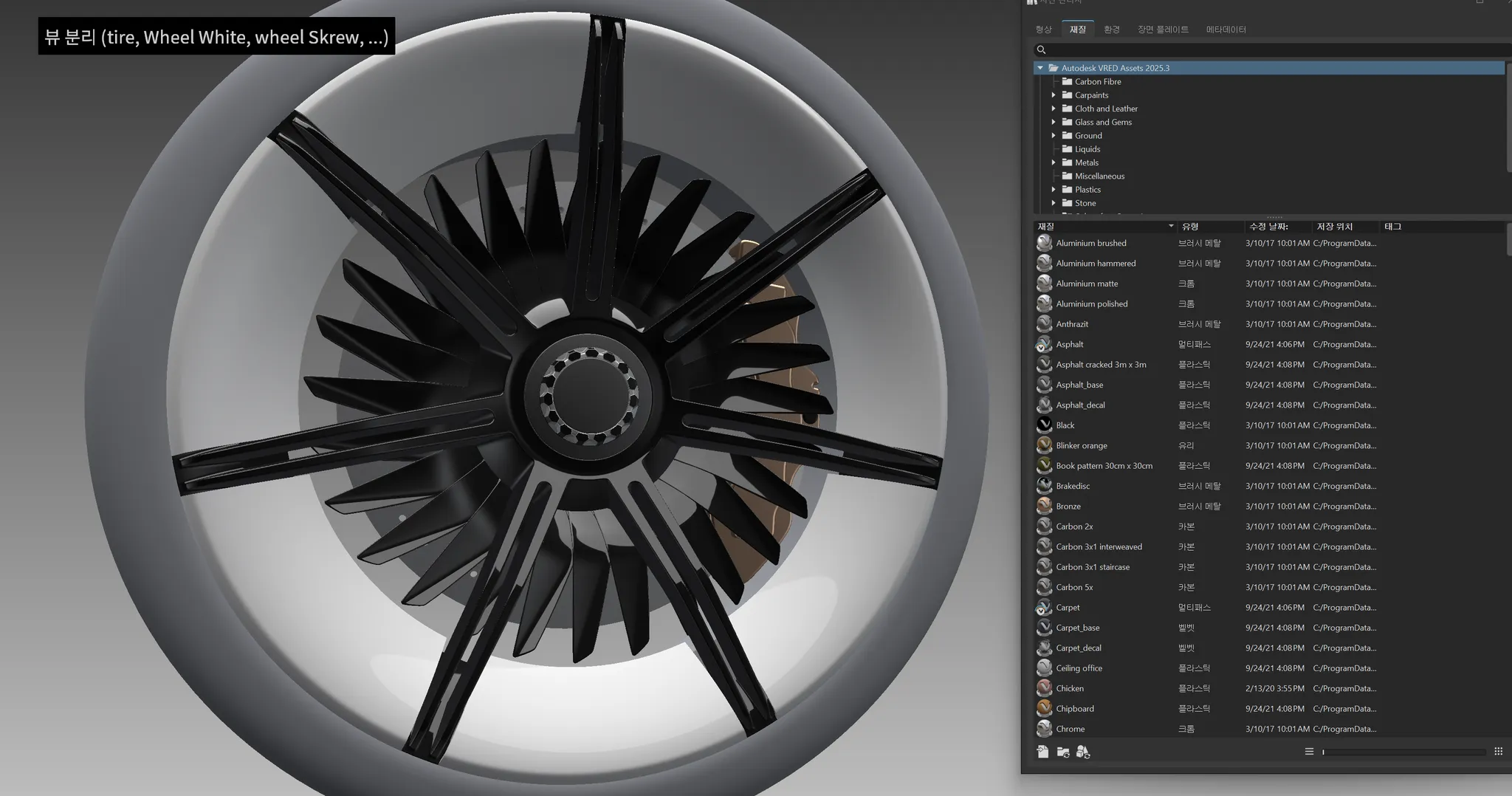

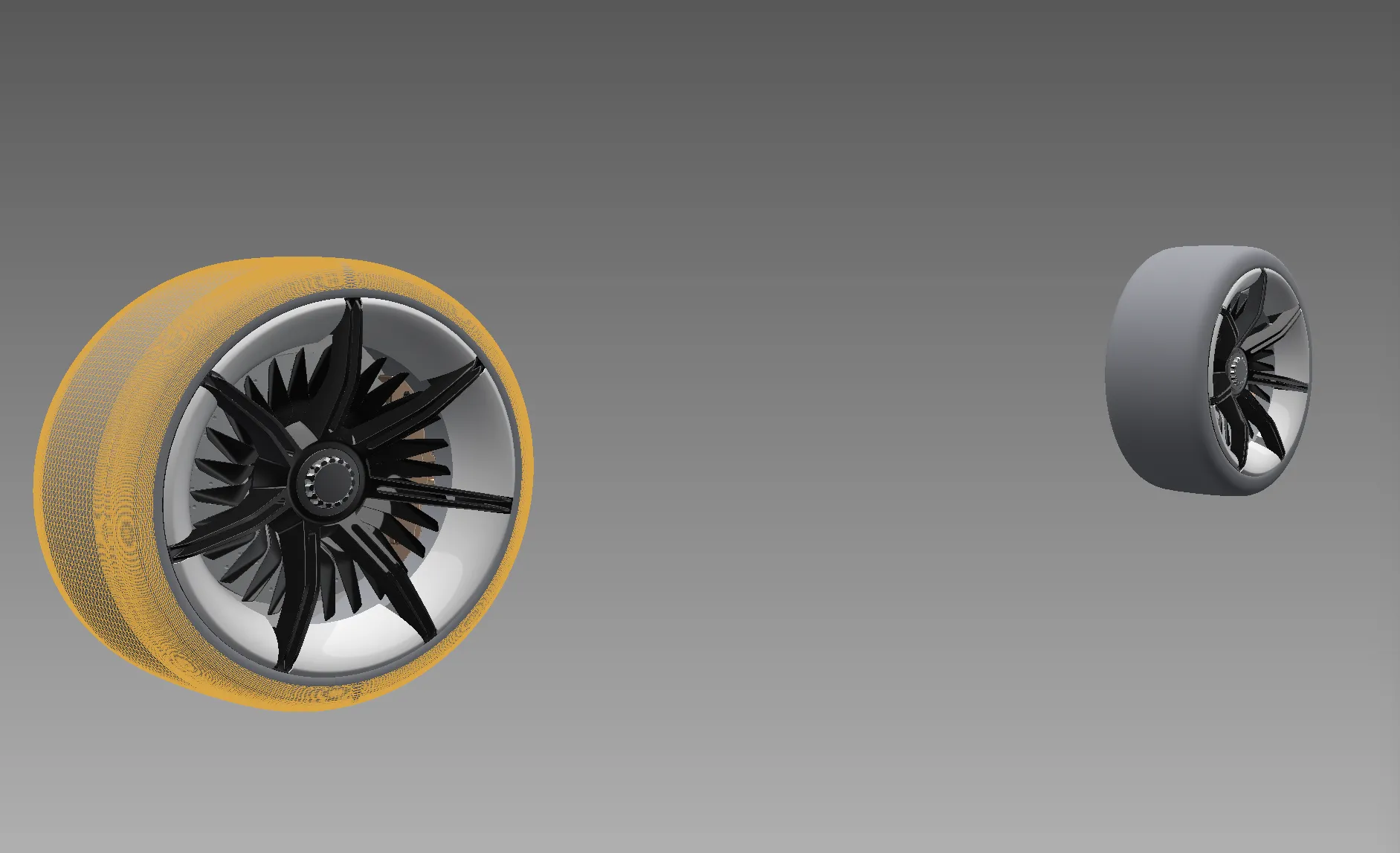

  • Wheel과 Tire에도 머티리얼을 입히기 위해 해당 부분들만 보이도록 분리하는 법

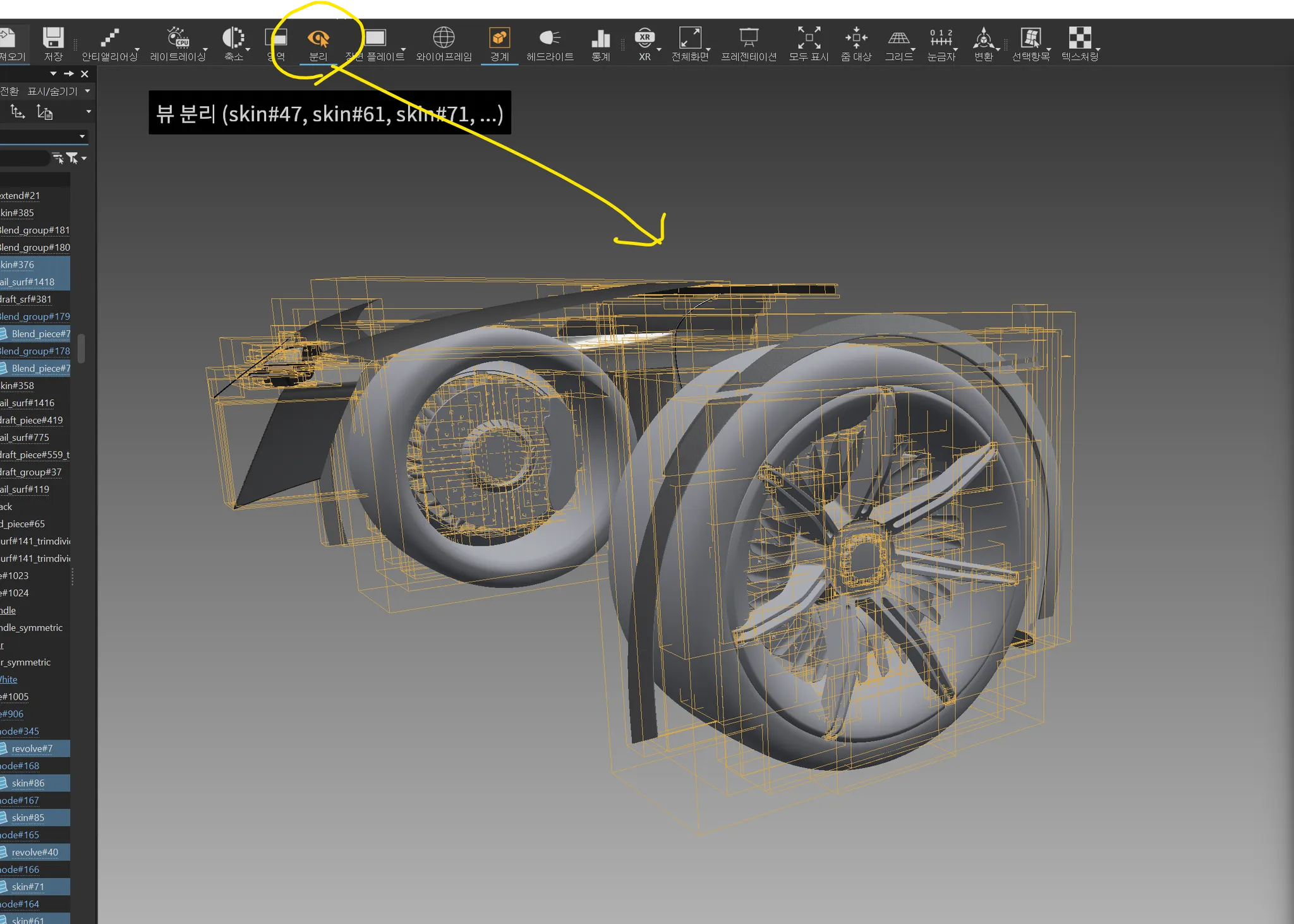

    • 방법 1 : Shift + 좌클릭 드래그로 영역 선택 후 Isolate

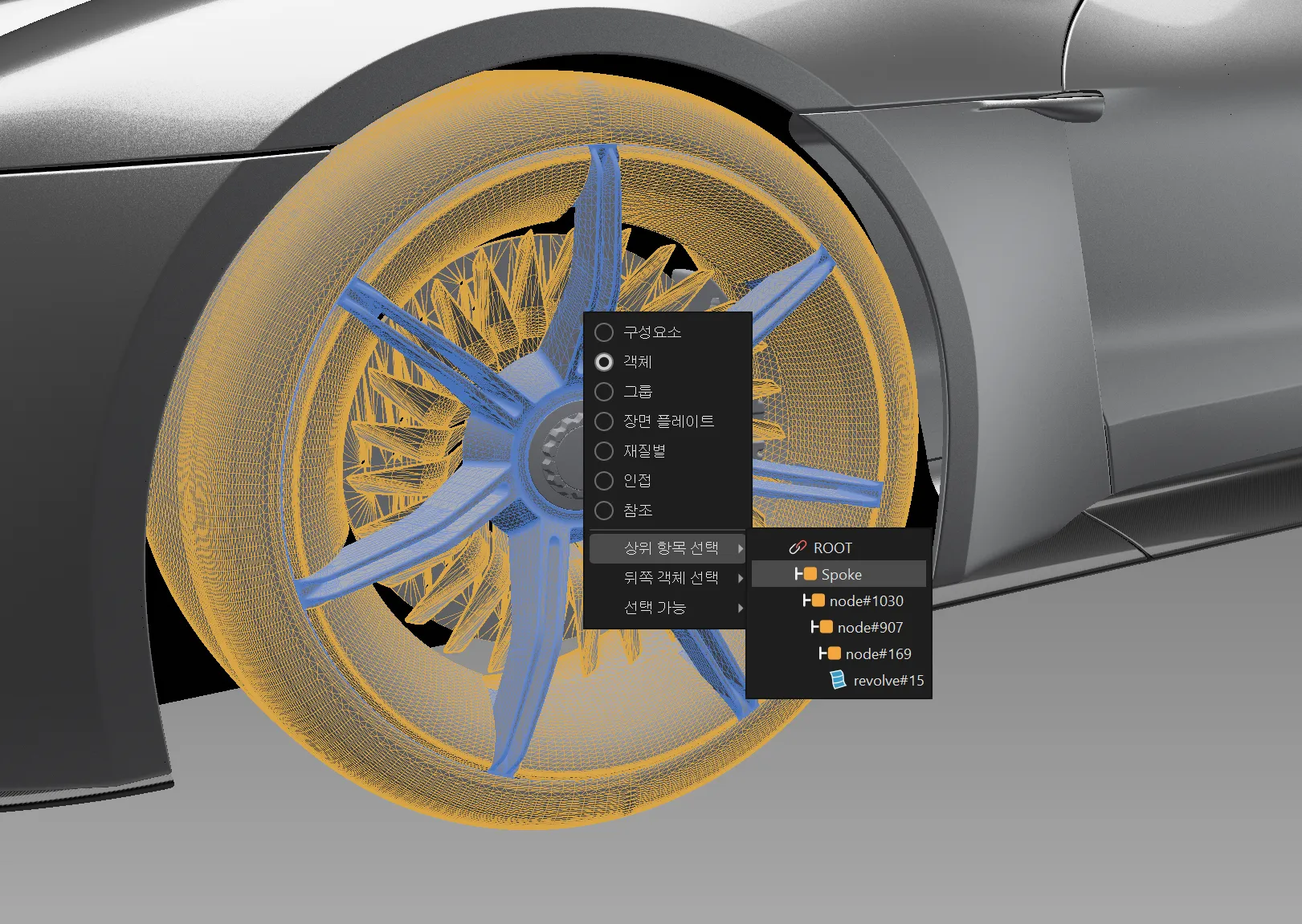

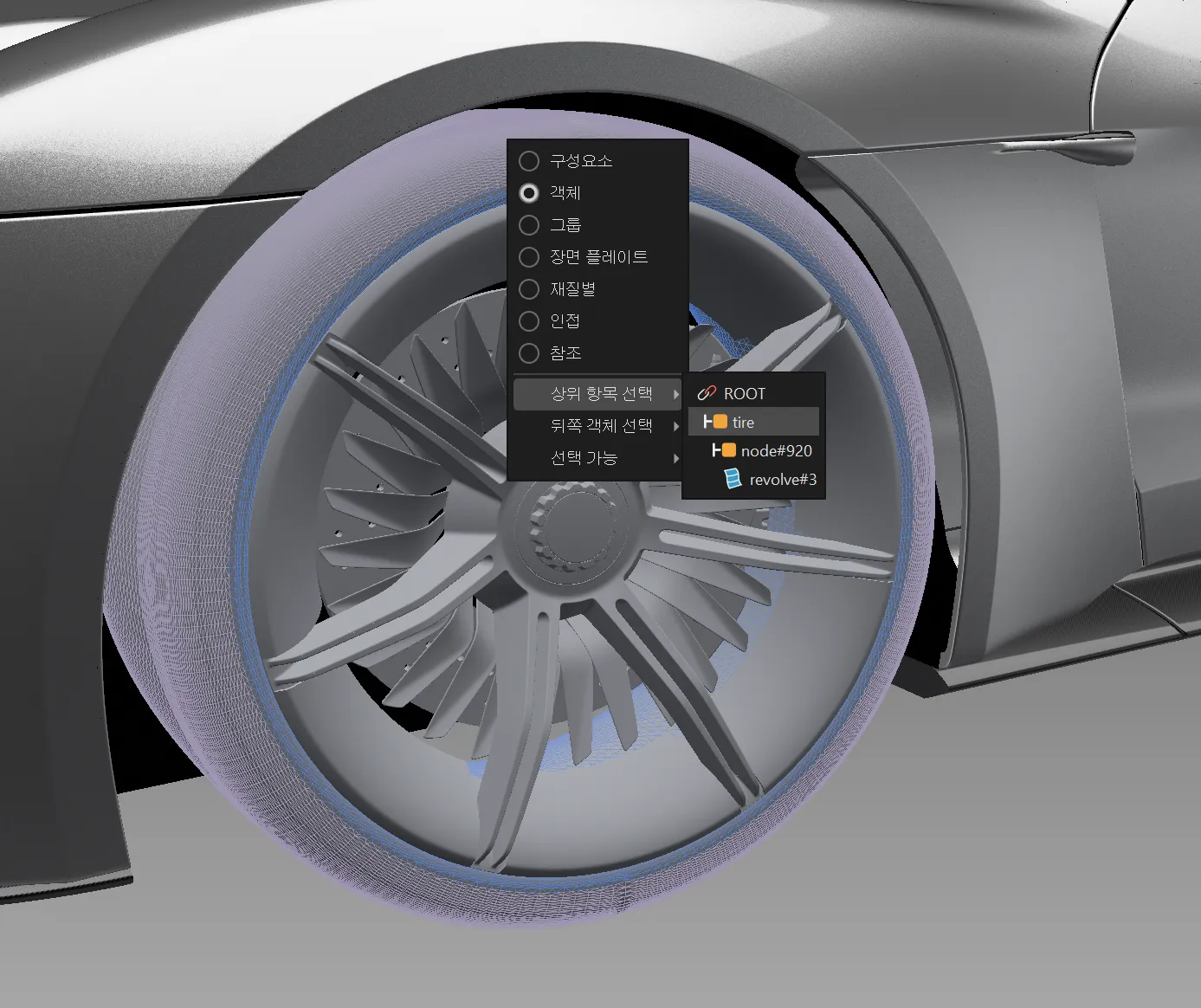

    • 방법 2 : Shift + 미들클릭으로 상위 항목 선택 후 Ctrl + Shift + 미들클릭으로 또 다른 상위 항목 중복 선택(정확한 방법)

방법 1
방법 2



  • 휠에 머티리얼 적용 완료

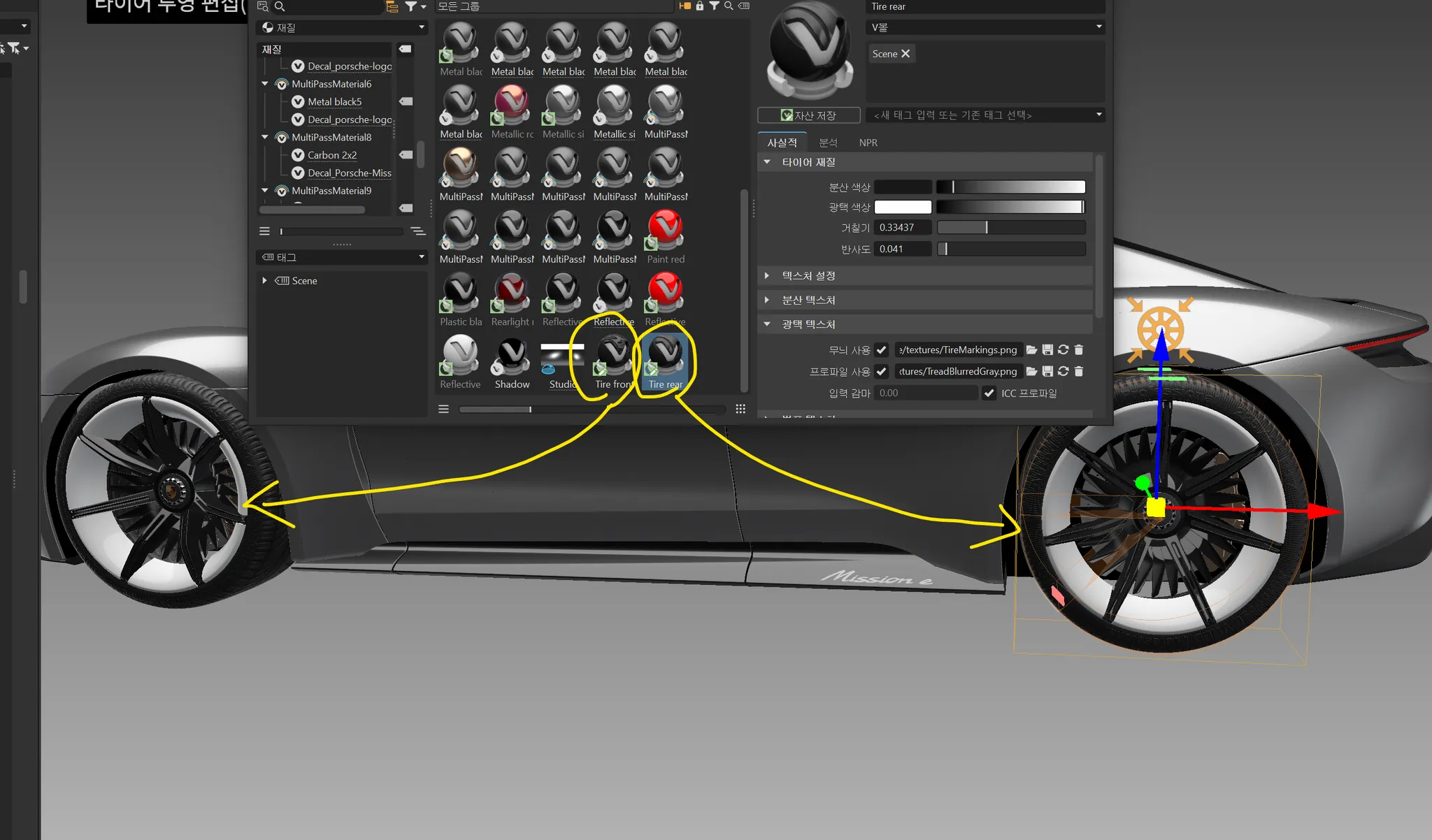

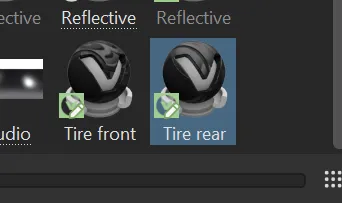

  • 타이어는 각각 Front, Rear 따로 머리티얼을 적용해야 함 → Tire 머티리얼을 수정해 두 가지 버전 만들기





  • 앞 뒤 부분에 각각 머티리얼 적용하고 T를 눌러 타이어 모양 아이콘이 뜨면 Shift + 클릭으로 텍스쳐 위치 잡기

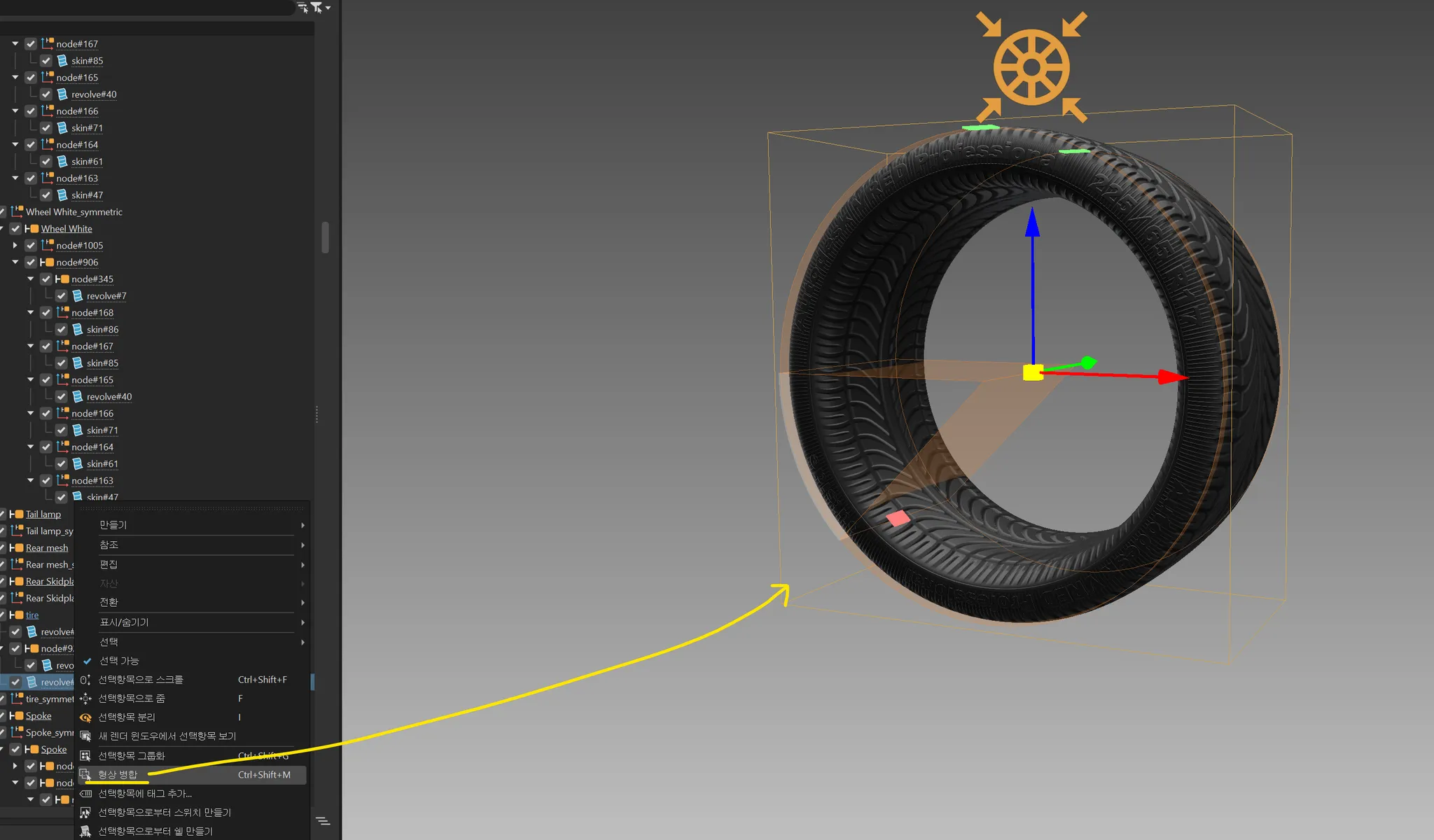

  • 타이어 앞 뒤 면이 이상하면 면을 합쳐(Merge) 잡기



05. Texturing

  • 로고나 폰트 등을 입힐 수 있는 텍스쳐링 알아보기

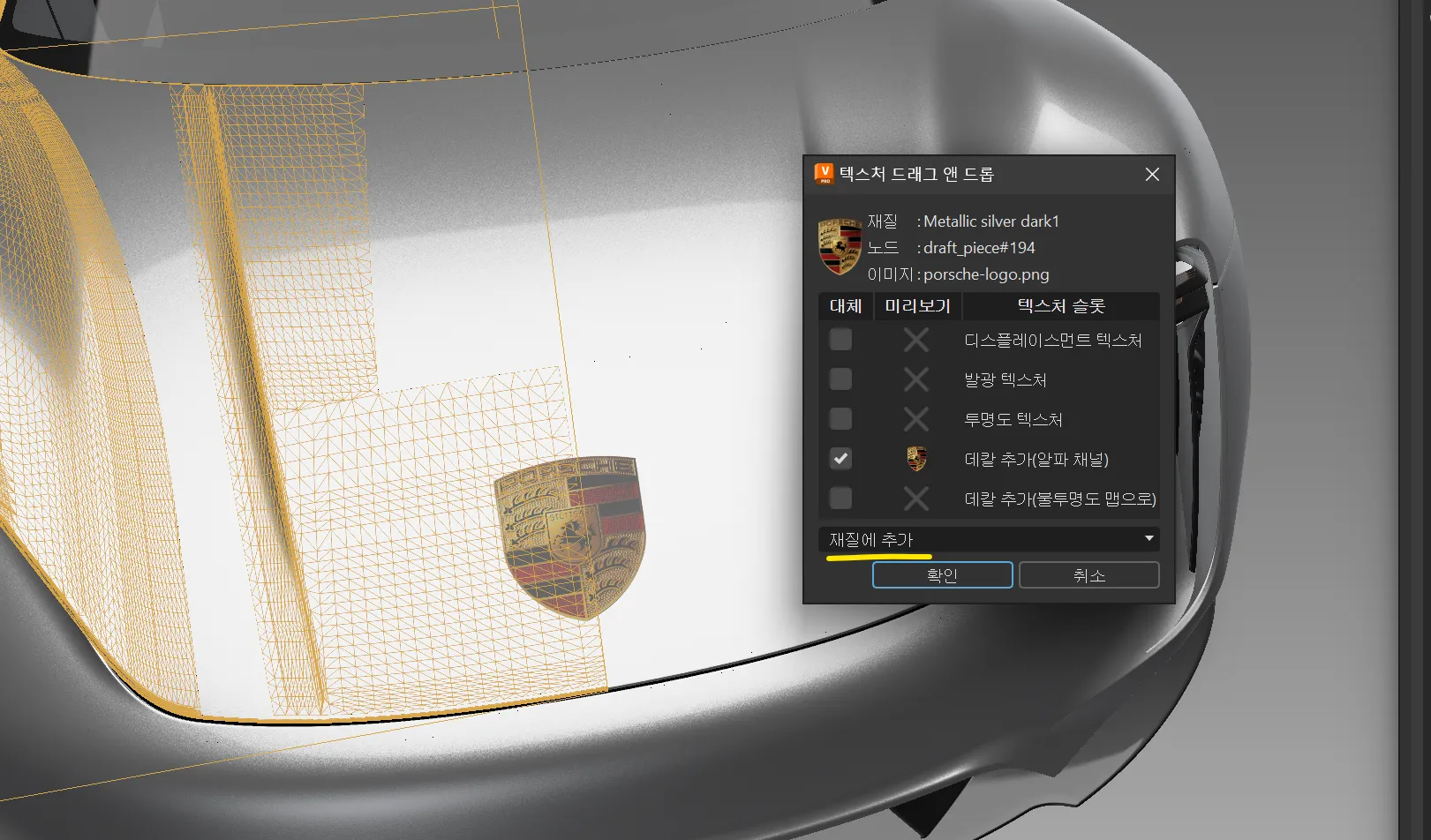

  • 이미지를 드래그 앤 드롭해서 얹으면 다음과 같은 팝업이 뜸
  • 적용해보면 원본 파일이 X축을 기준으로 시메트리가 되어 있기 때문에 이상하게 적용됨
    • 방법 1 : 연결고리(시메트리)를 끊기
    • 방법 2 : 두 개의 노드를 합치기
  • 가져온 로고를 일단 삭제하기(불필요한 재질은 삭제해가며 관리 필요)





1) 연결고리(시메트리)를 끊기

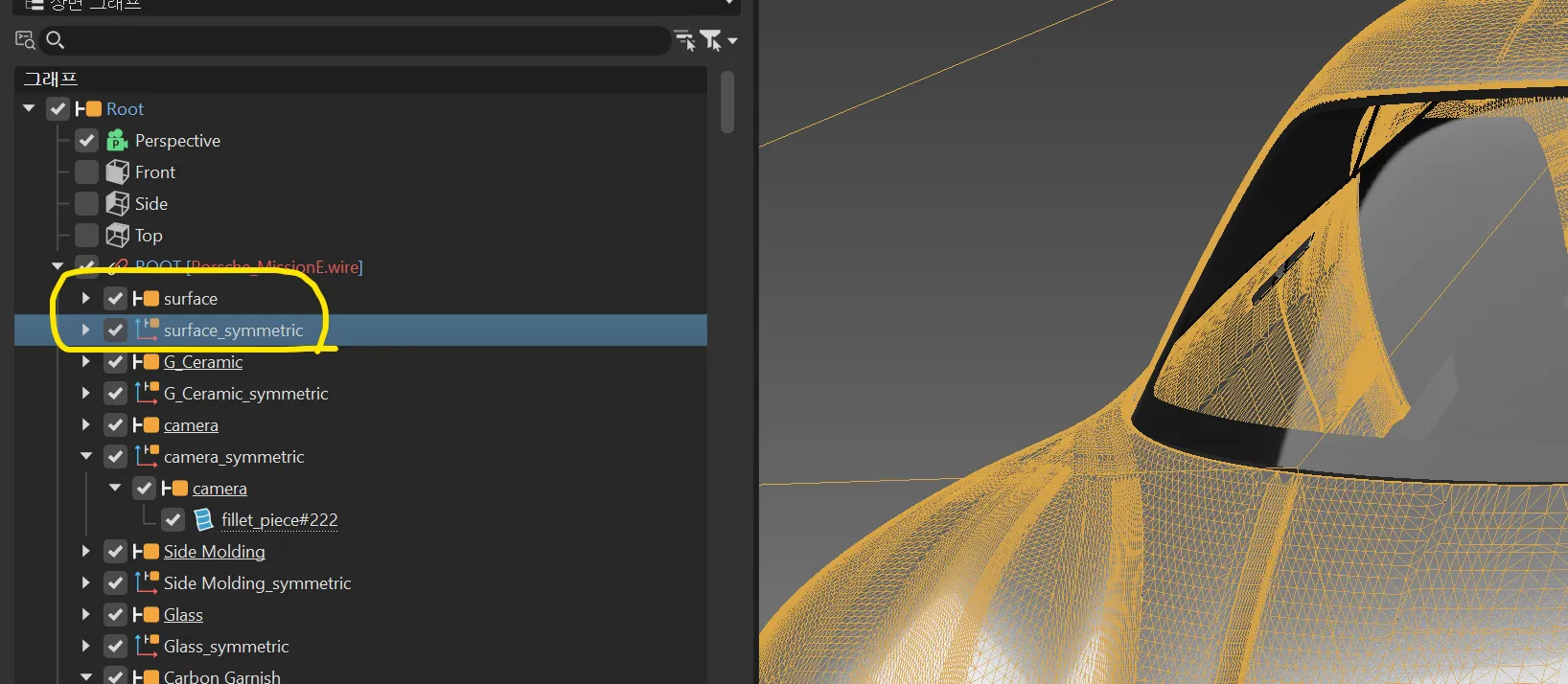

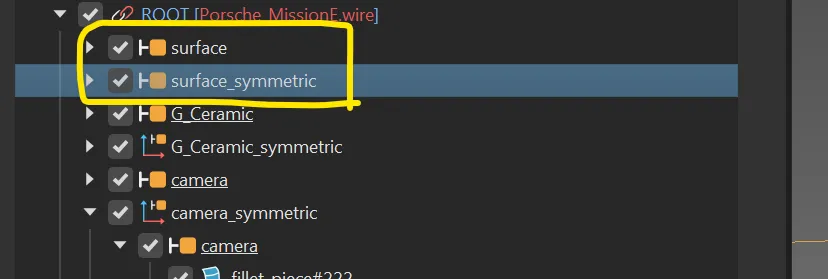

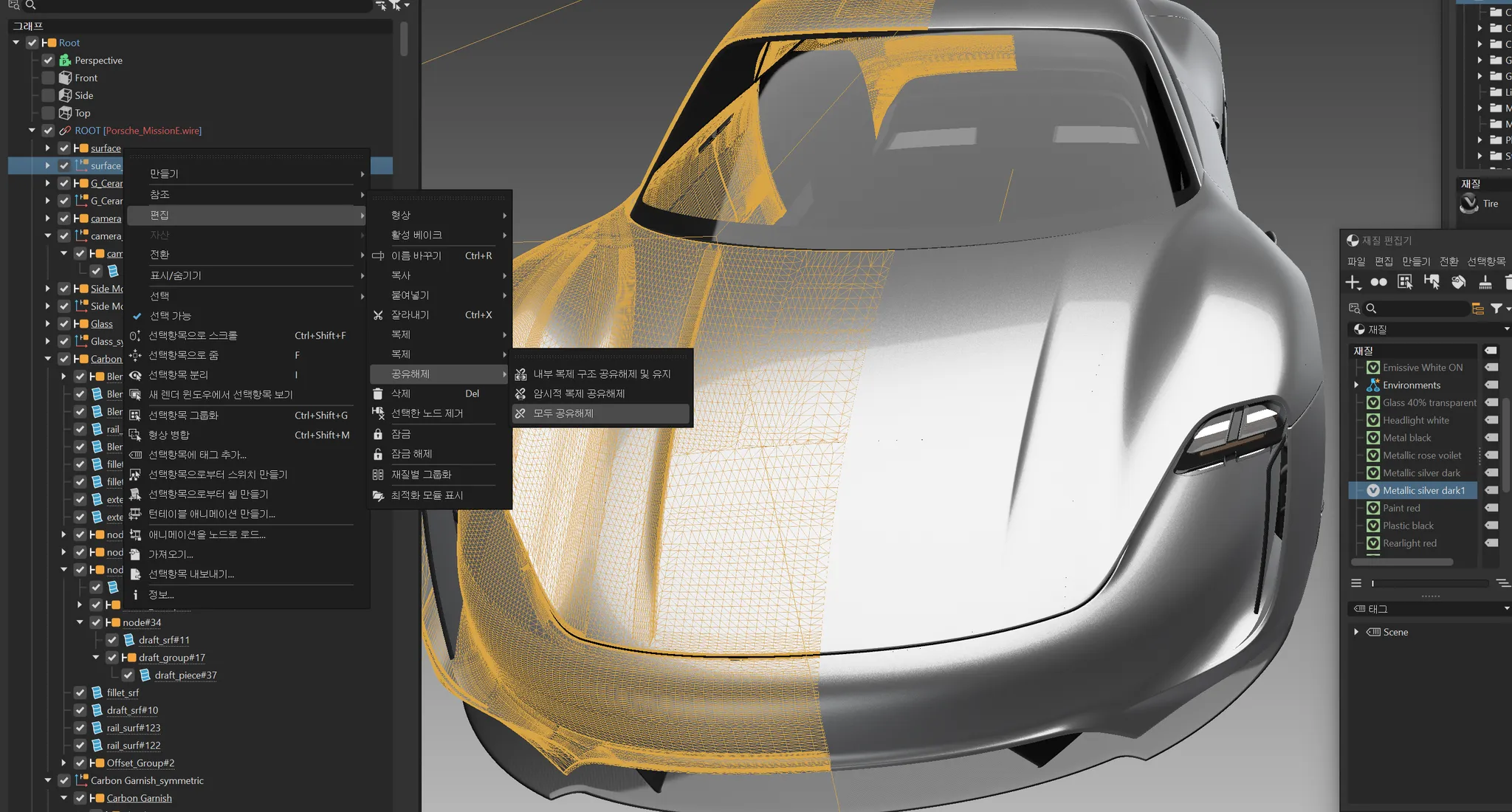

  • Symmetric 레이어 우클릭 → 편집 → 공유해제 → 모두공유해제(Unshare)
  • Surface Symmetric이 Surface와 같은 아이콘으로 변해야 하는데 그렇지 않음

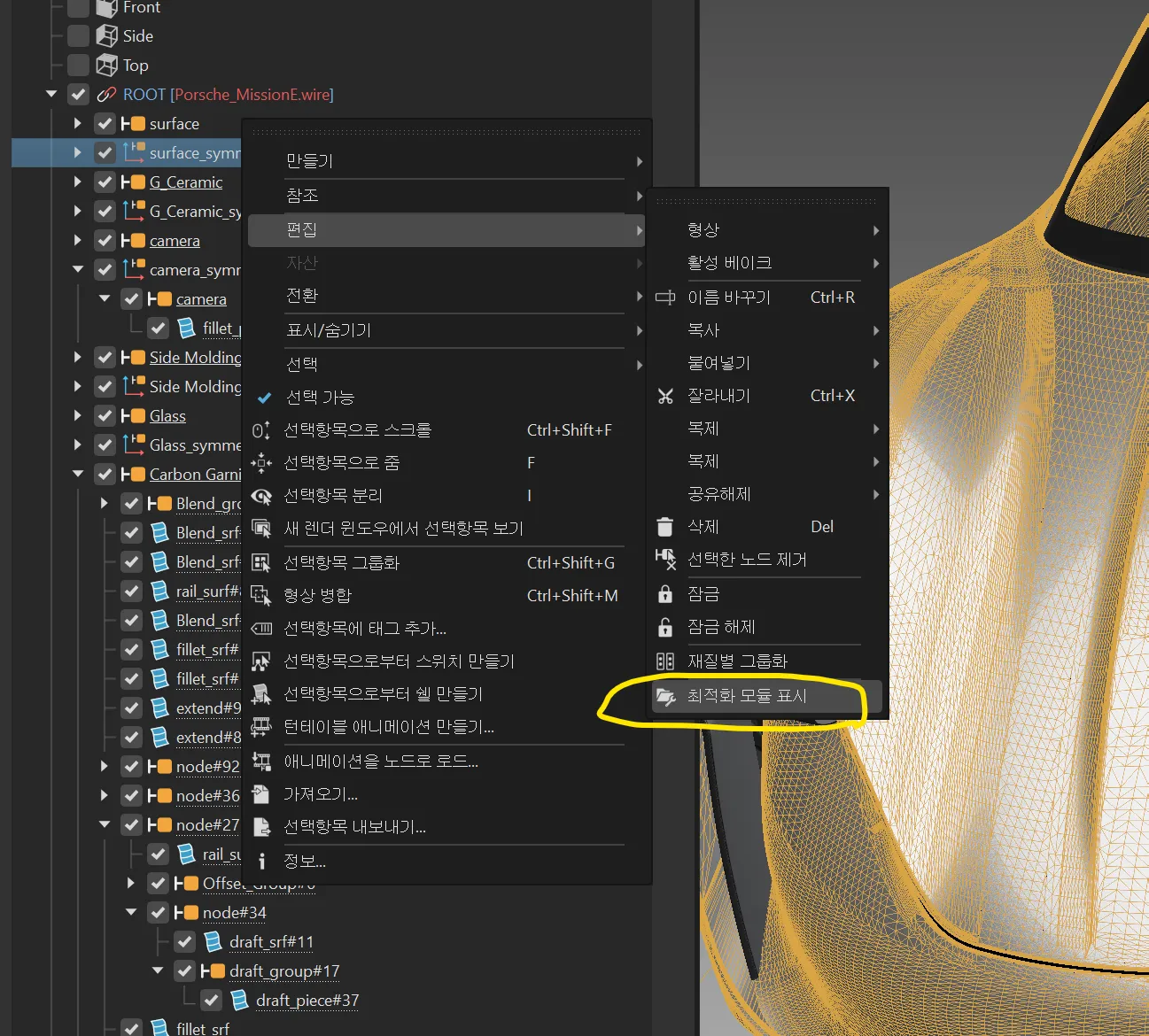

  • Symmetric 레이어 우클릭 → 편집 → 최적화 모듈 표시(Show Optimize Module)
    • 꼭 Unshare를 하고나서 해야 함

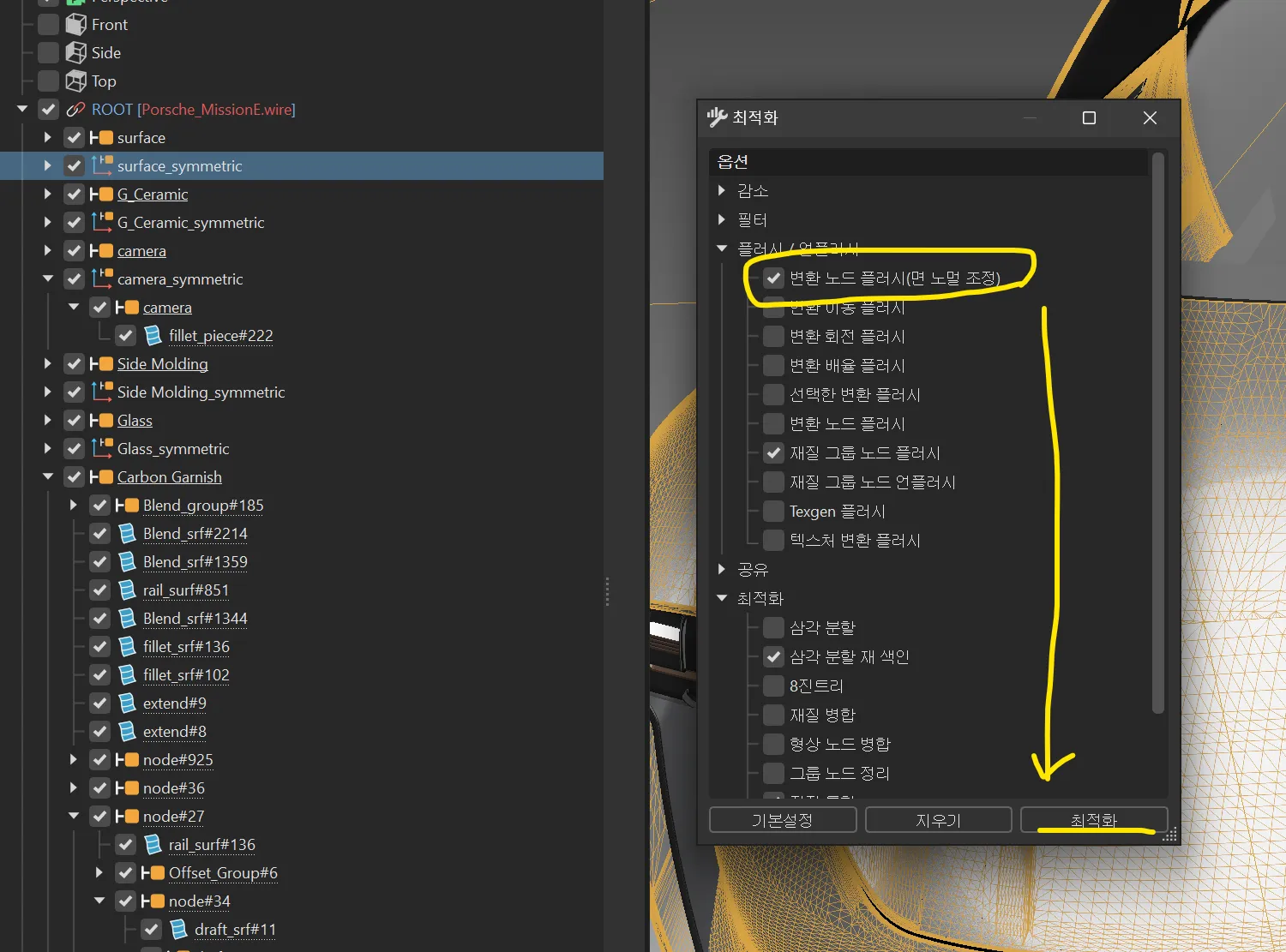

    • 변환 노드 플러시(Flush Transformation Nodes)를 클릭하고 최적화(Optimize)
  • 이제 아이콘이 동일하게 변했고, 이 상태에서는 Symmetric이 작동하기 않음

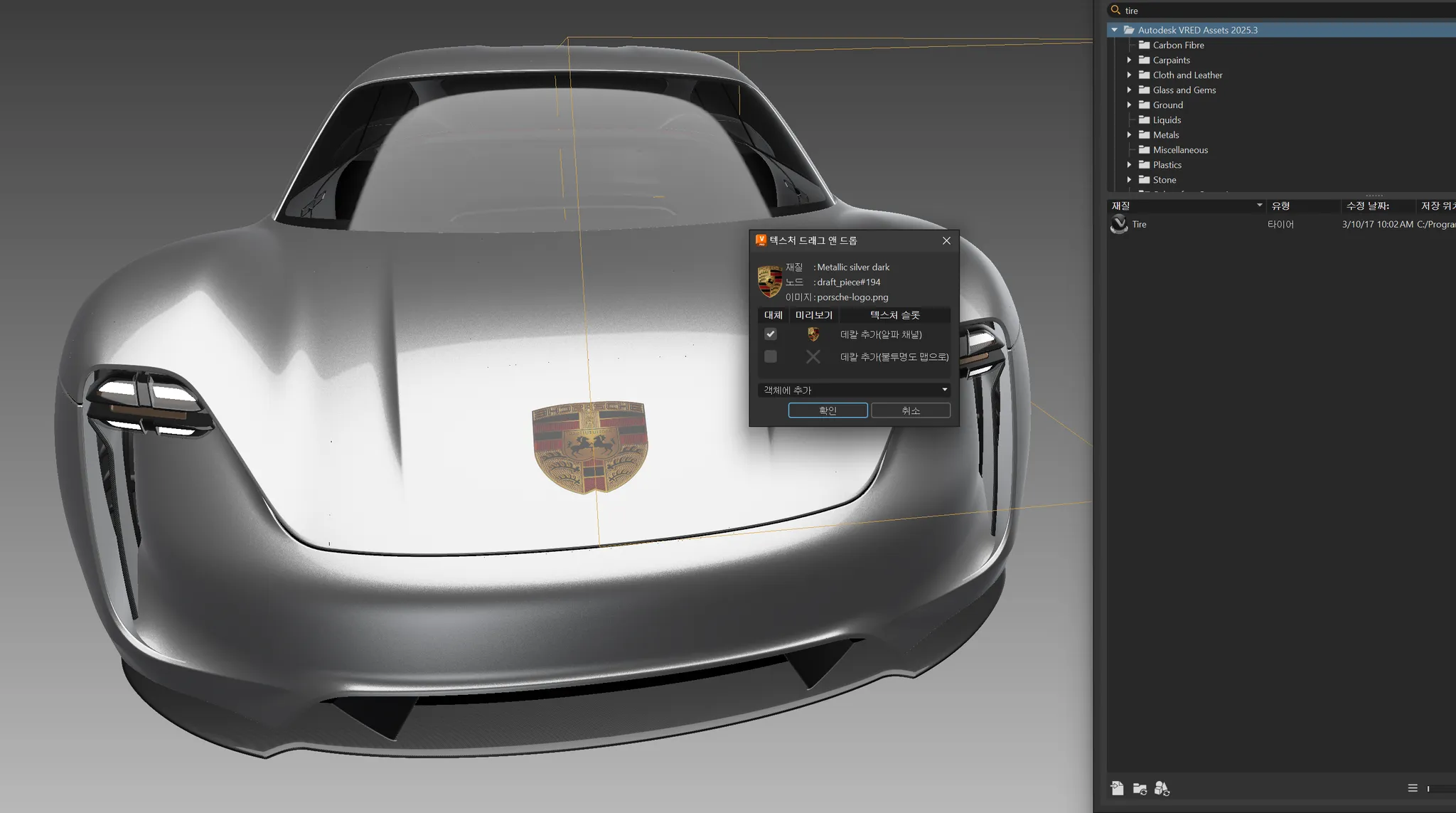

  • 다시 로고를 드래그 앤 드롭해서 가져오기 (재질에 추가 선택)
  • Shift를 누르고 사이즈 조절하기





  • 텍스쳐를 가져오면 Multipass가 생김
  • Glossy한 느낌을 위해 광택 텍스쳐에 로고 이미지를 추가하기

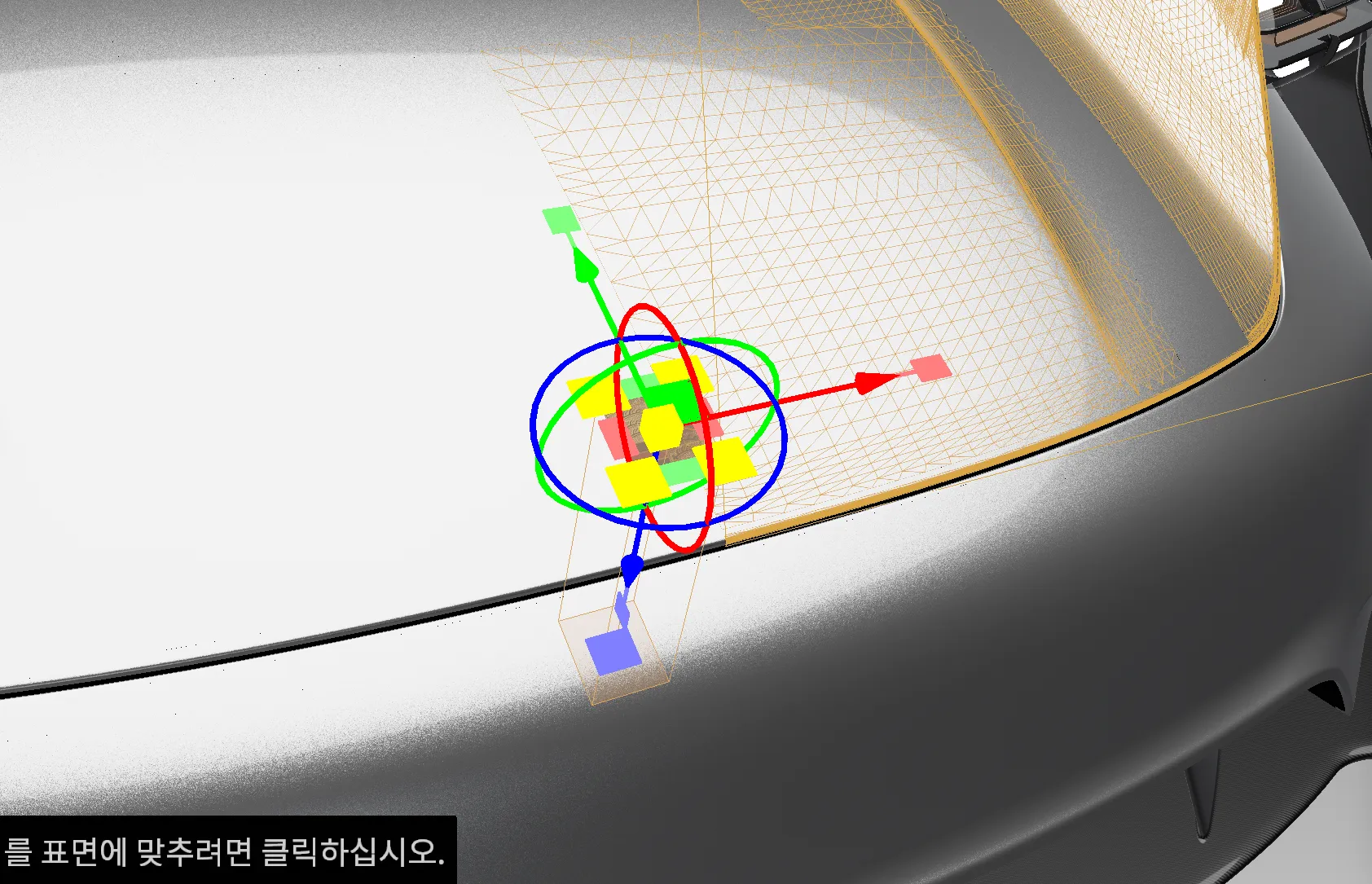

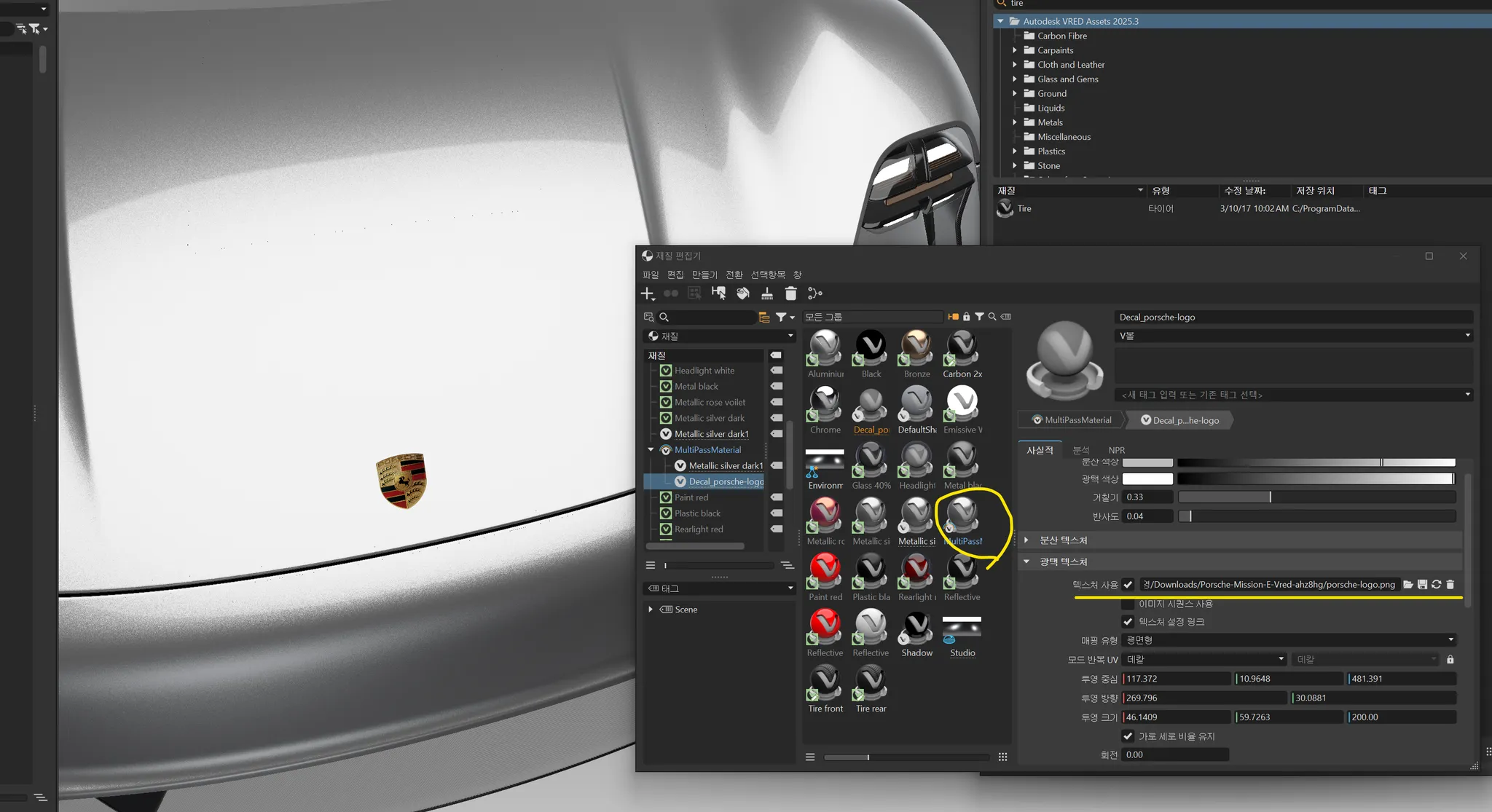

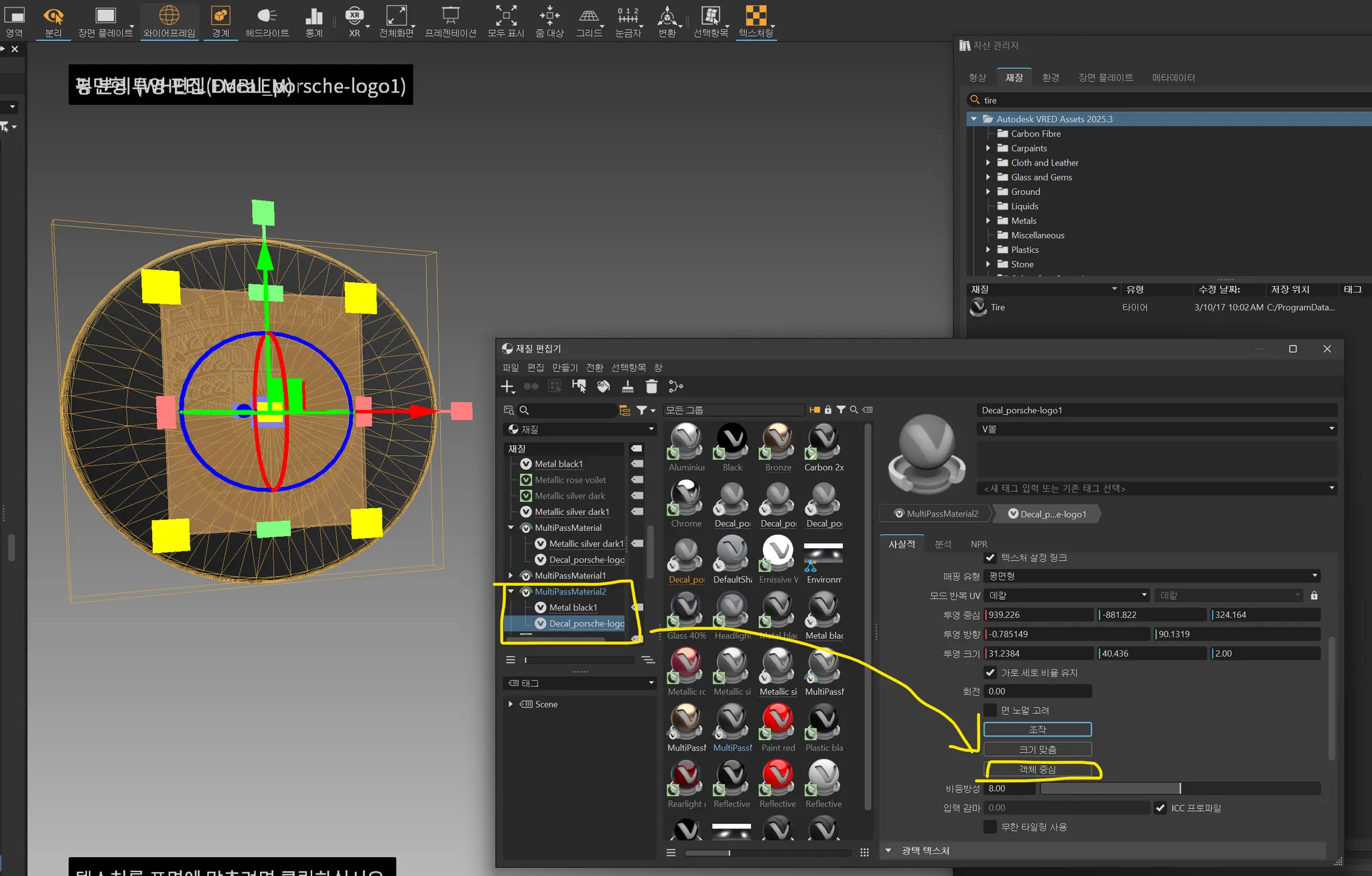

  • 포르쉐 로고를 중앙에 맞춰 넣기 위해 재질에서 Multipass 내 로고 객체 중심을 눌러 맞추기(Object Center)





2) 노드를 합치기

  • 넘버 플레이트는 합쳐 작업해보기

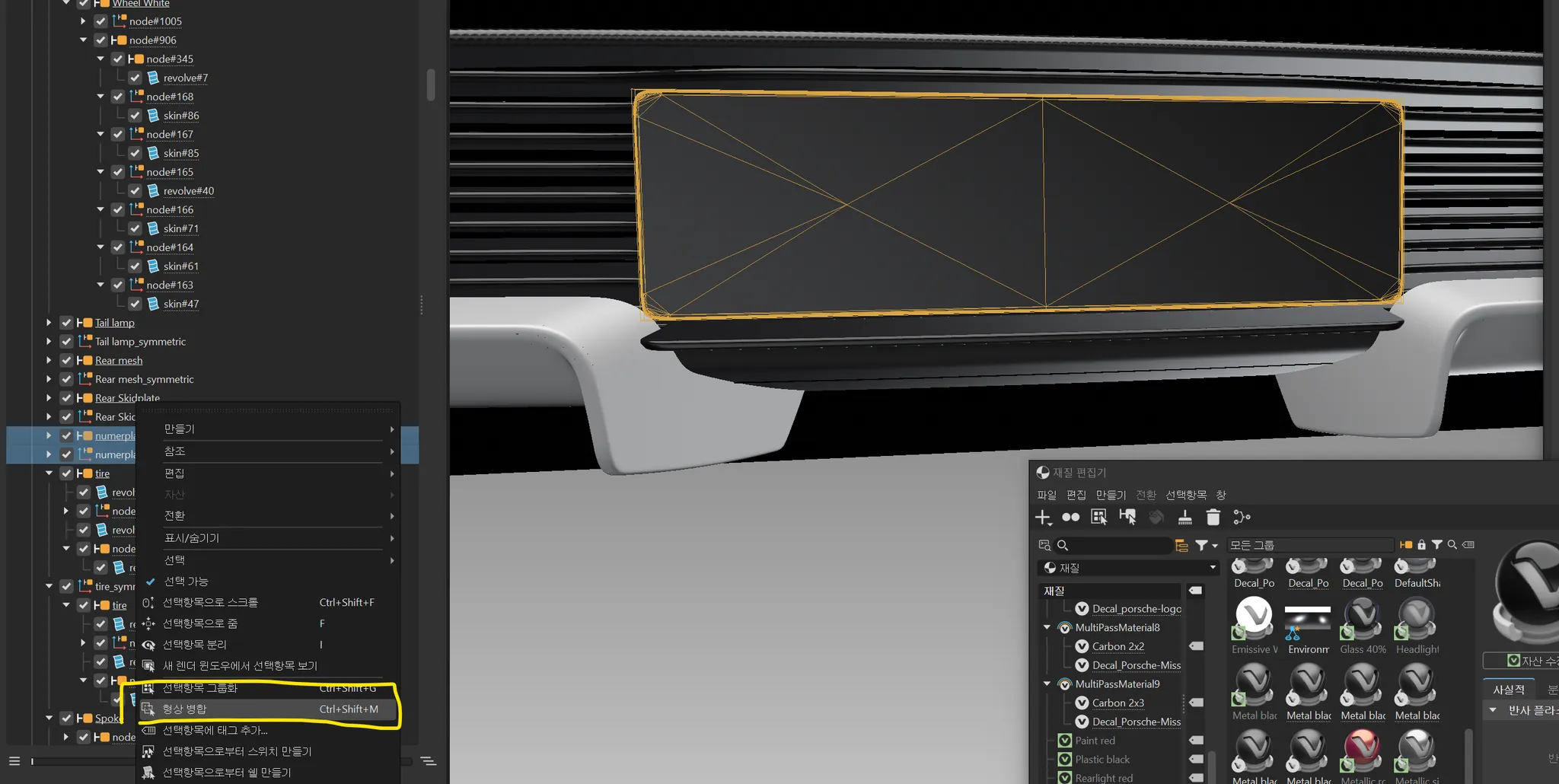

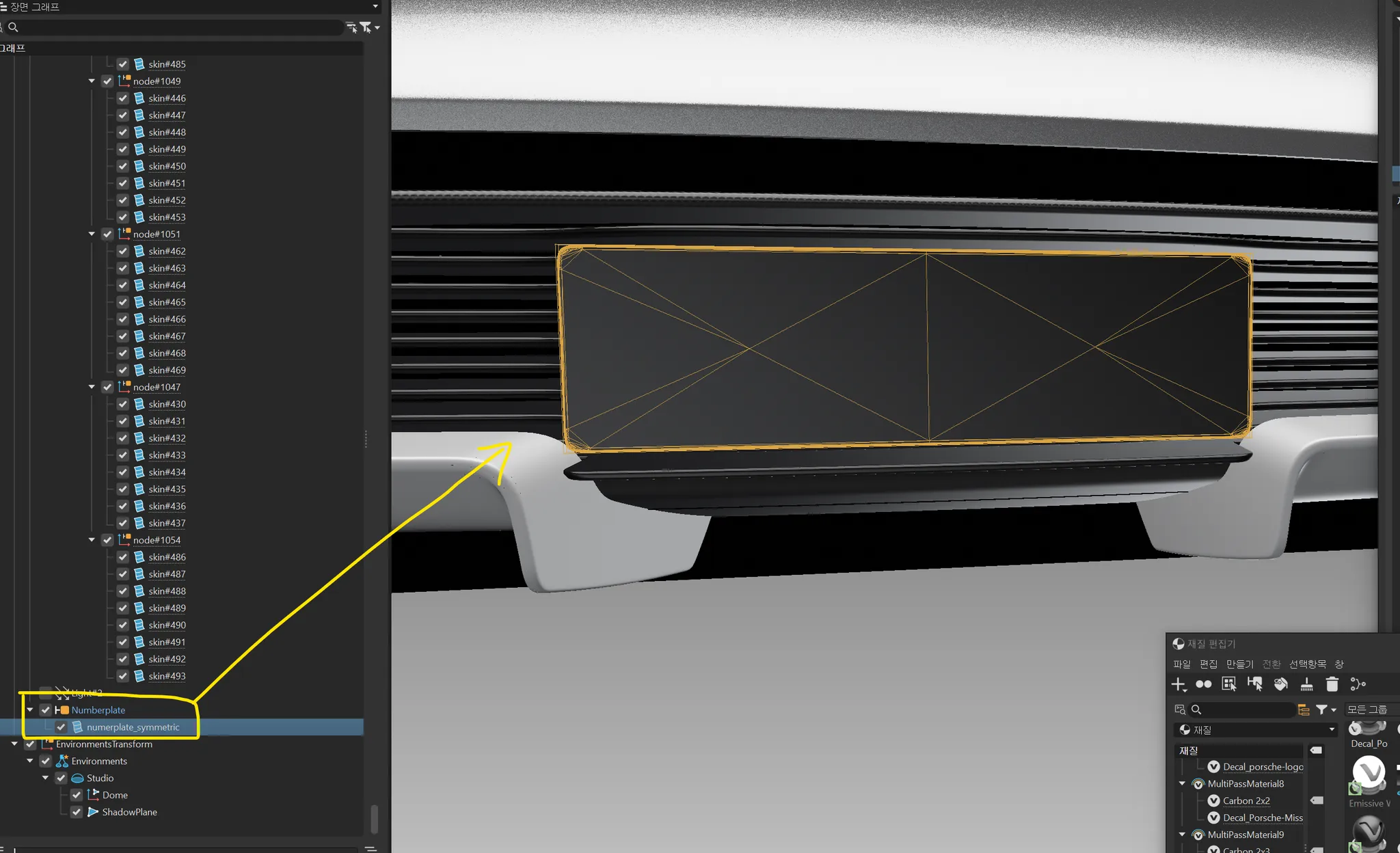

  • 원본과 Symmetric 모두 선택 후 형상 병합(Merge Geometry)
  • 새 그룹(Numberplate)을 마들어 새로 만들어진 노드를 그 곳에 넣어주기

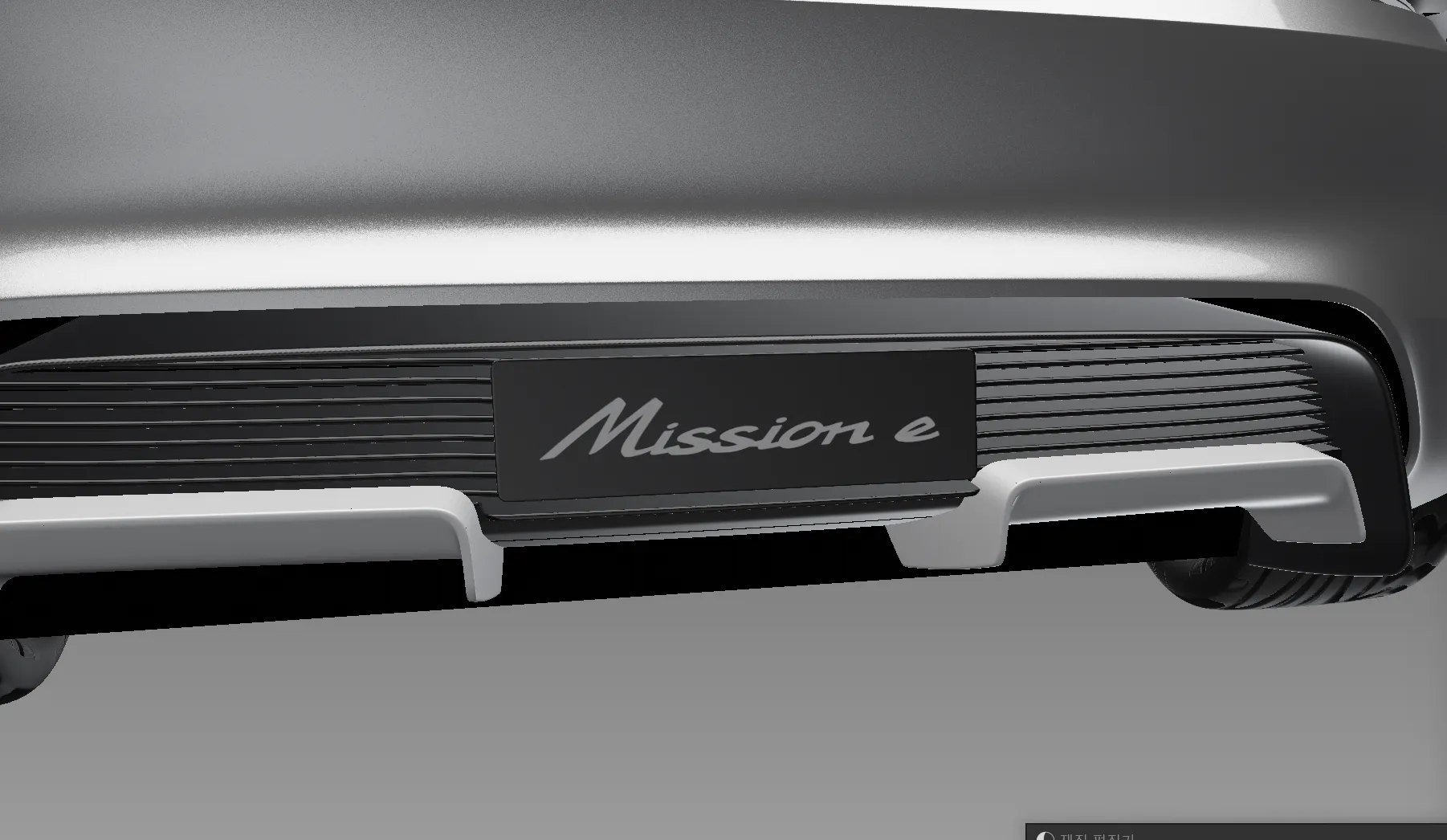

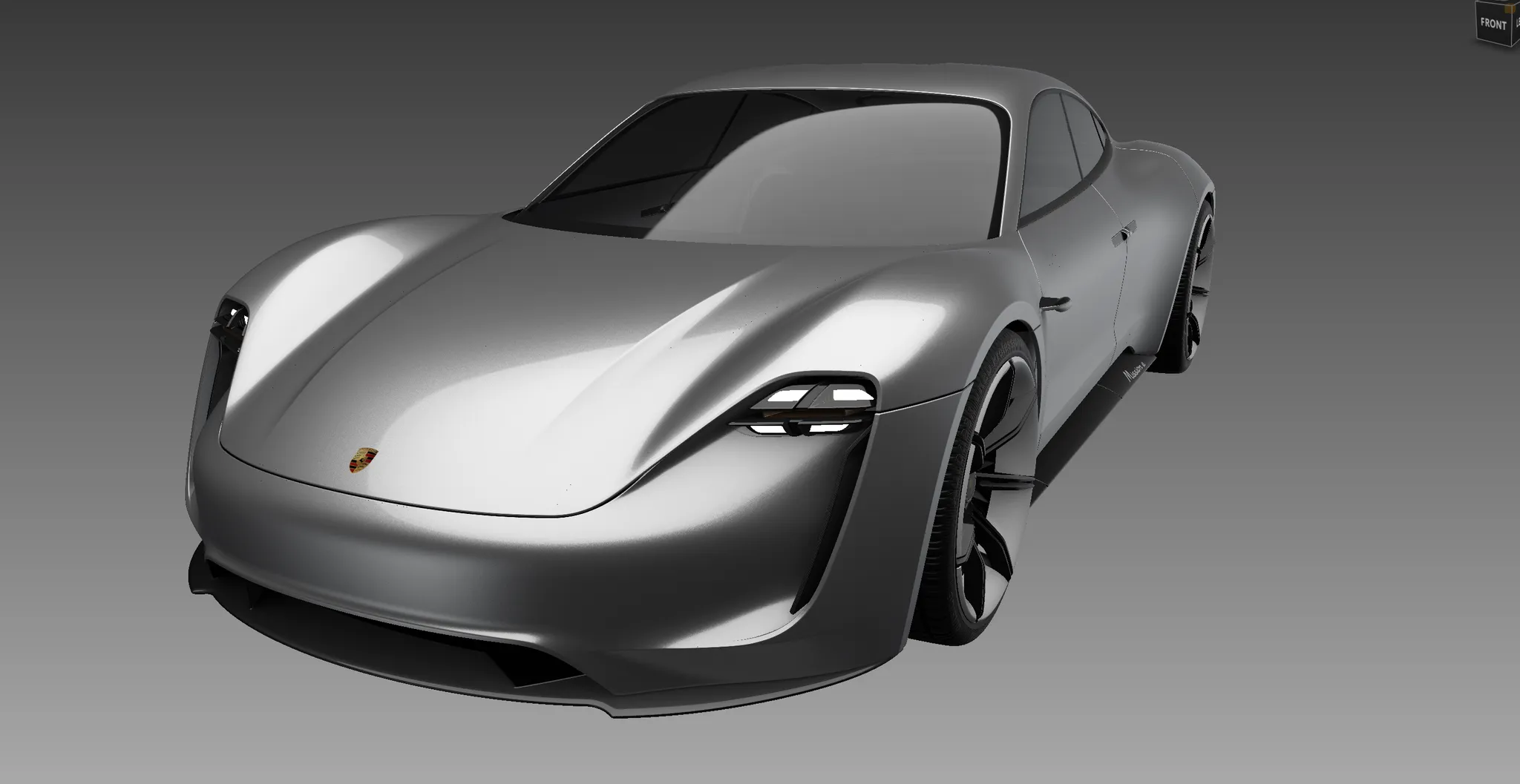

  • 이미지가 좌우 대칭 없이 잘 적용됨



06. Ambient Occulusion

  • 물체의 구석이나 접합부와 같이 빛이 닿기 힘든 부분에서 더 어두운 색을 만들어내 깊이와 입체감을 부여해 더욱 사실적이고 자연스럽게 보이게 하는 것
  • 깊이감, 그림자가 잘 안보이기 때문에 이 기능을 사용할 것

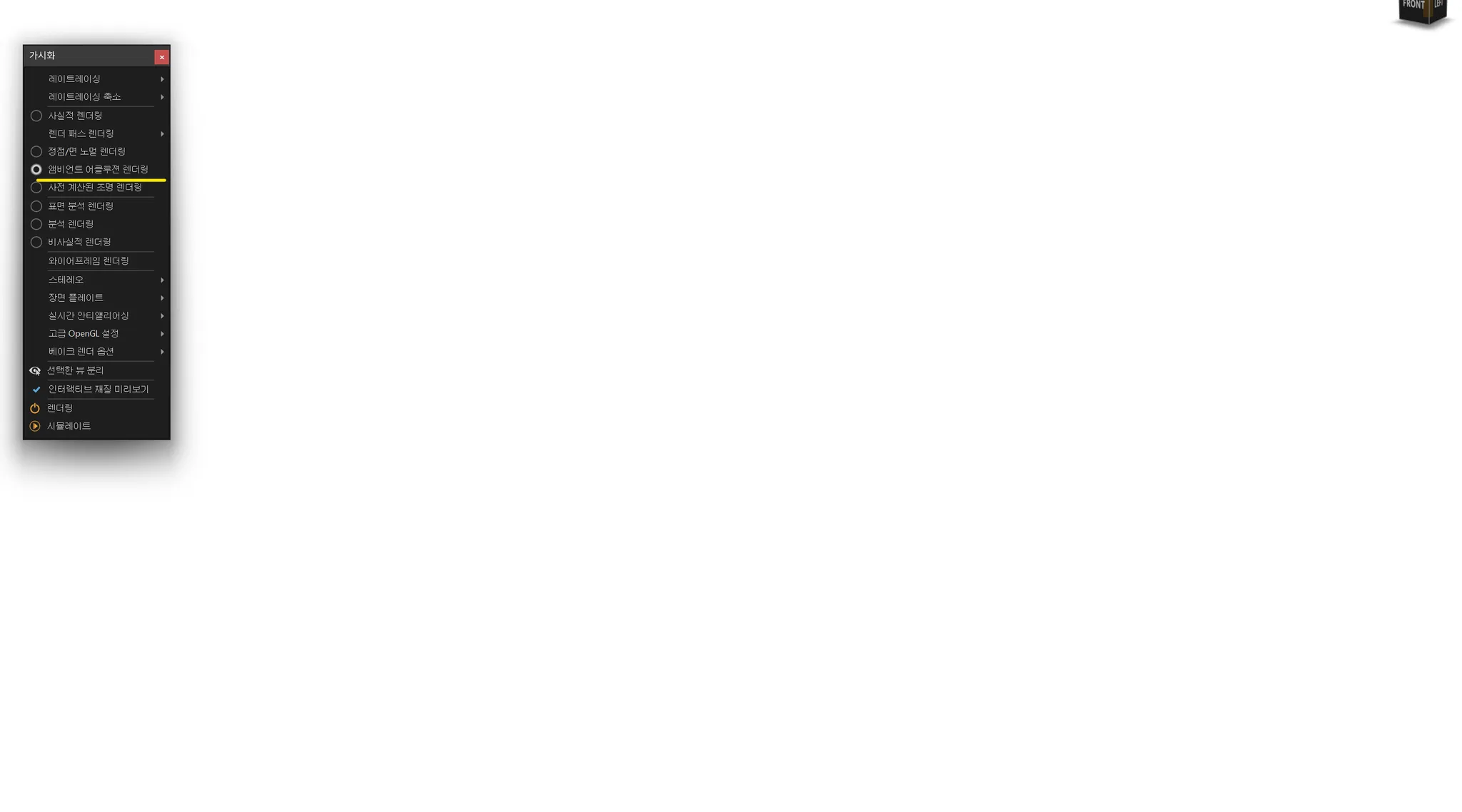

  • 엠비언트 어클루전 렌더링을 누르면 아무것도 안보임

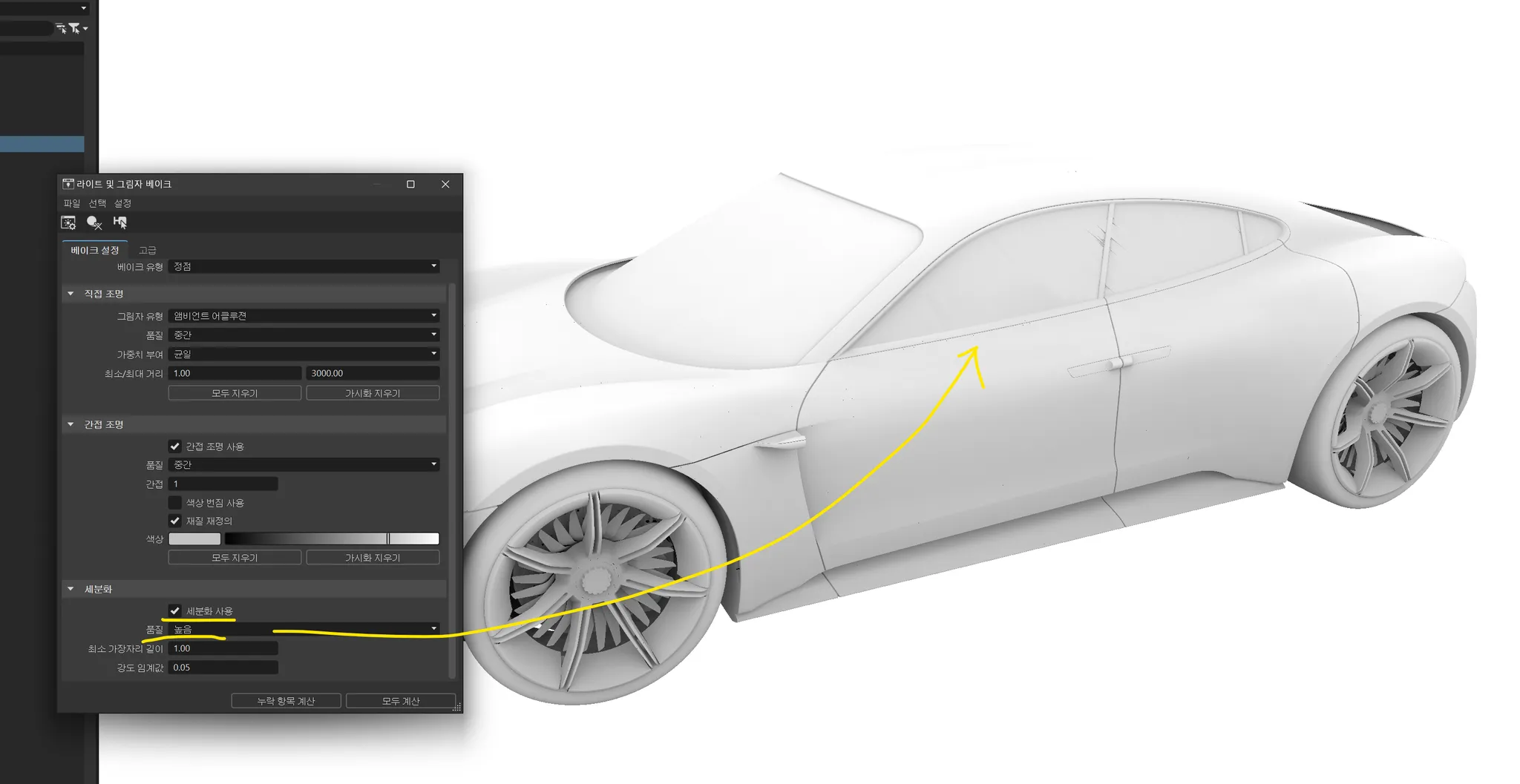

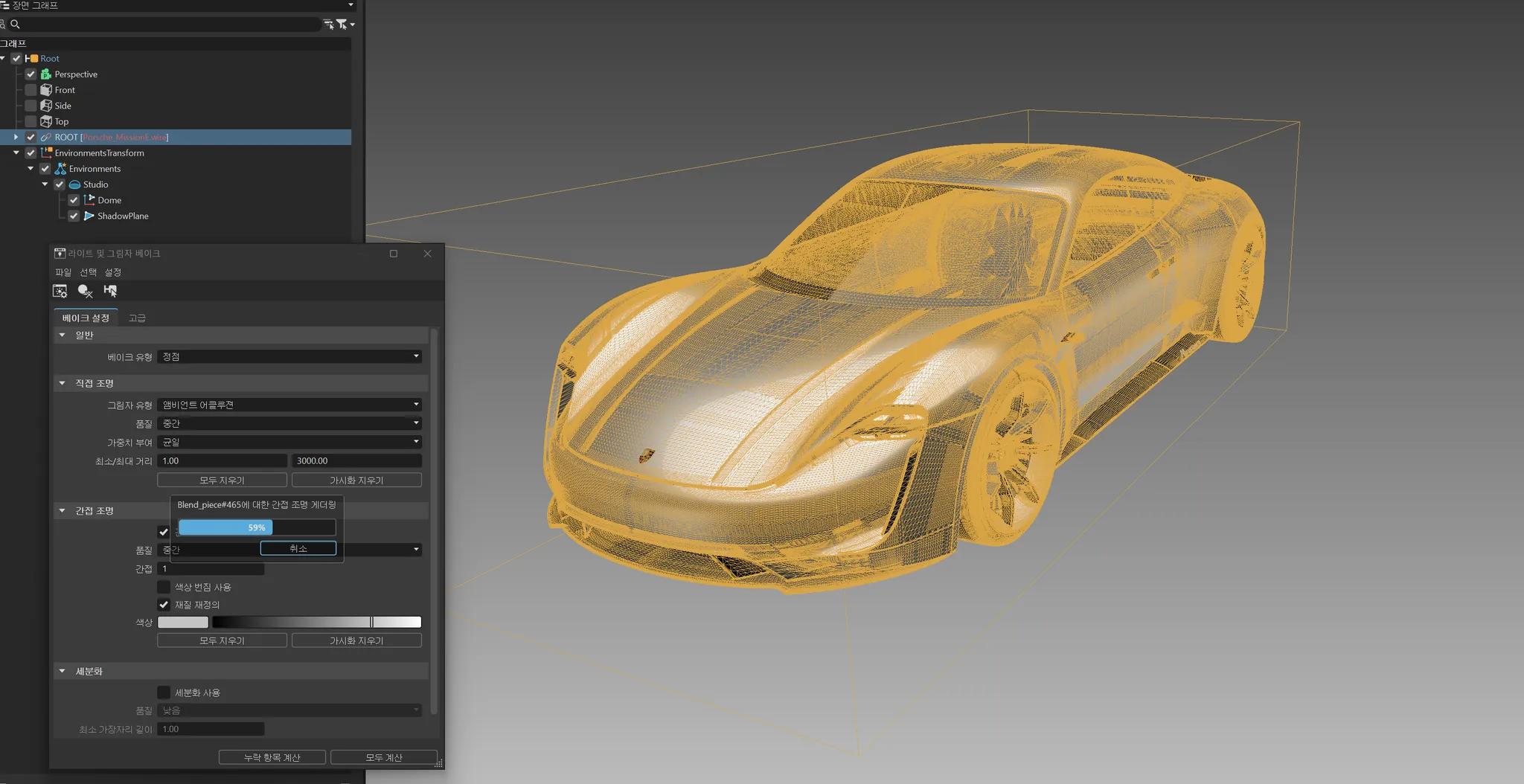

  • 장면(Scene) → 라이트 및 그림자 베이크 → 모두 계산
  • 창문의 깨진 부분은 Enable Subdivisions와 Shadow Quality를 높여주면 개선이 됨

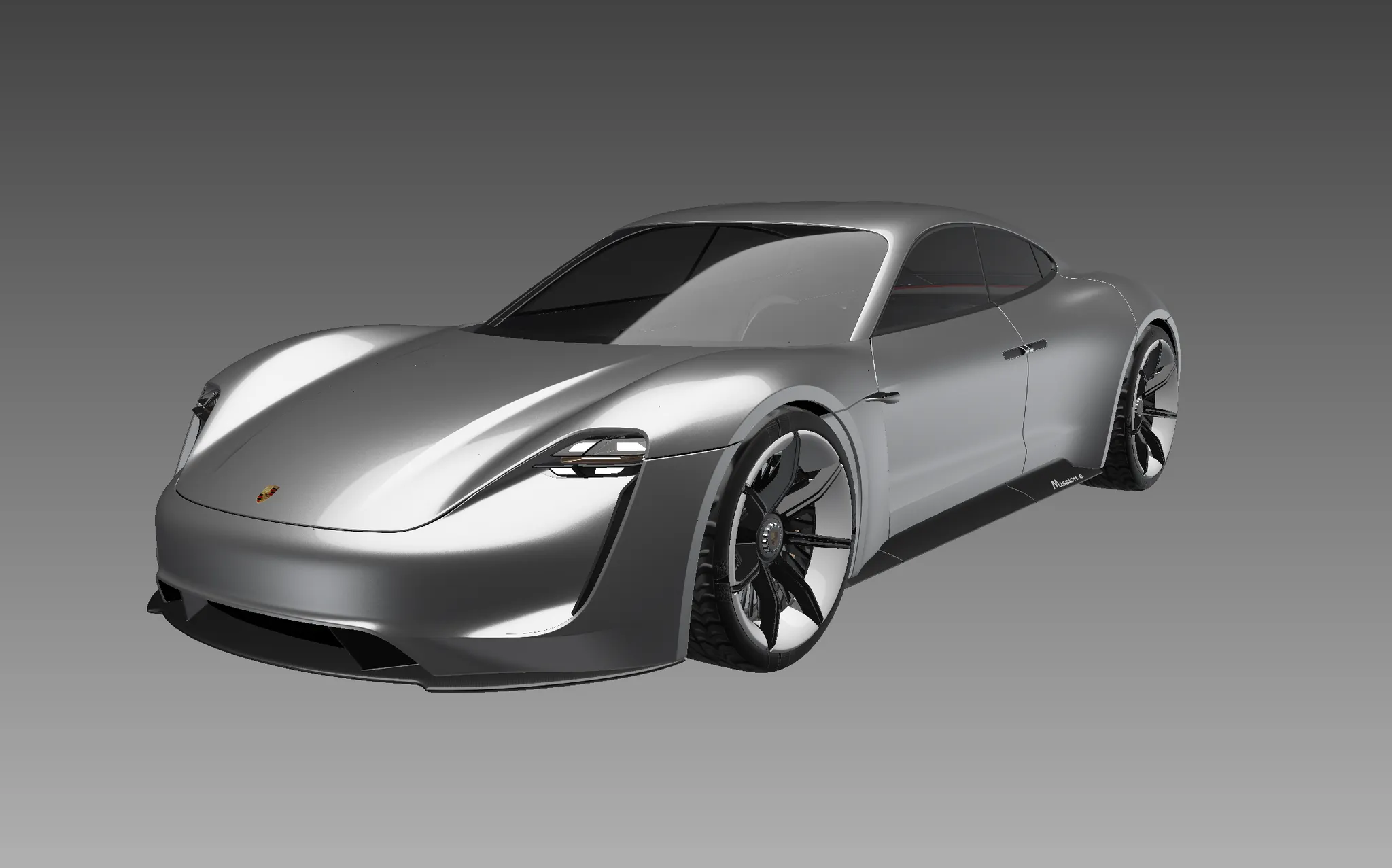

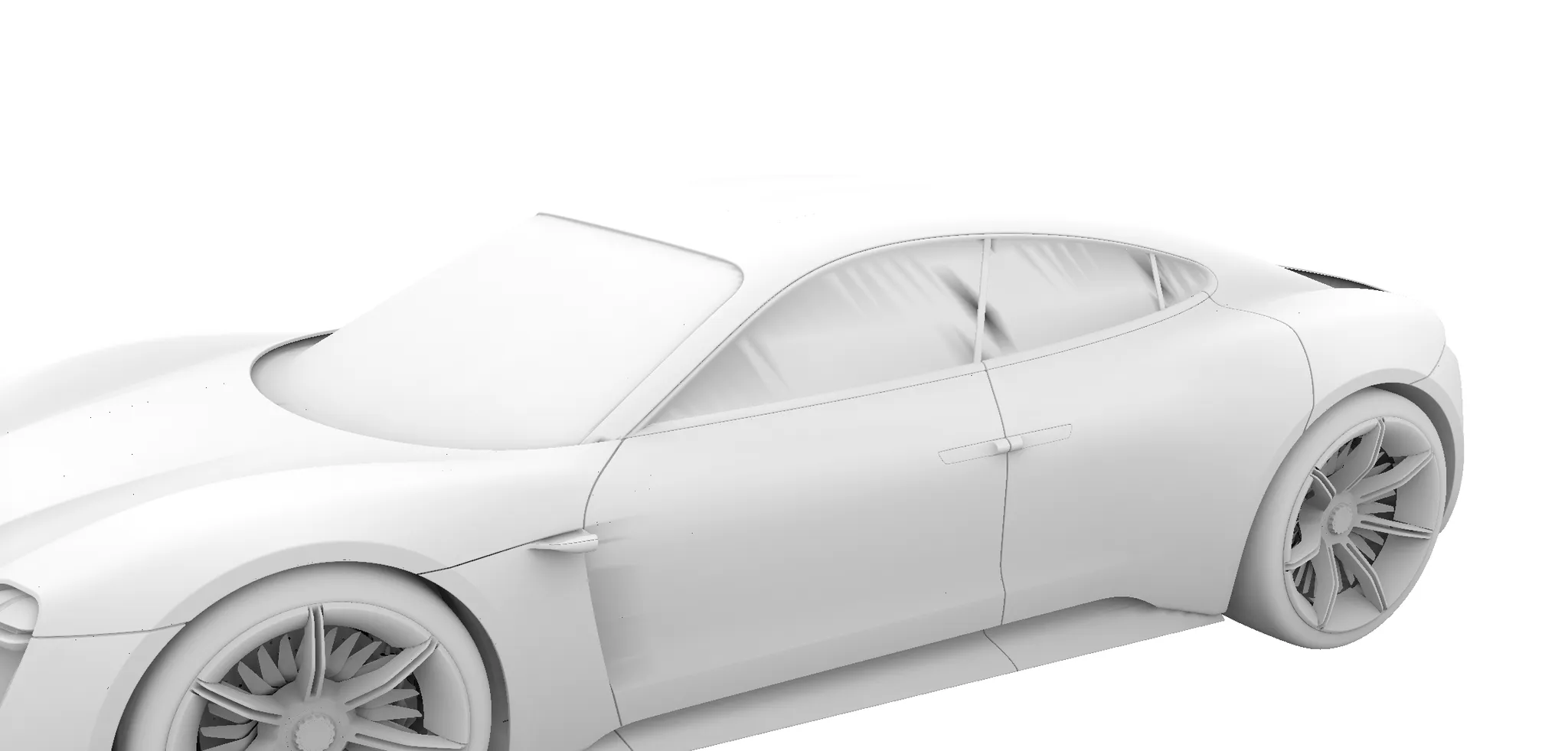

  • 엠비언트 어클루전을 사용했더니 깊이감이 느껴지고 덩어리감이 풍부하게 표현이 됨



07. Environment & Render

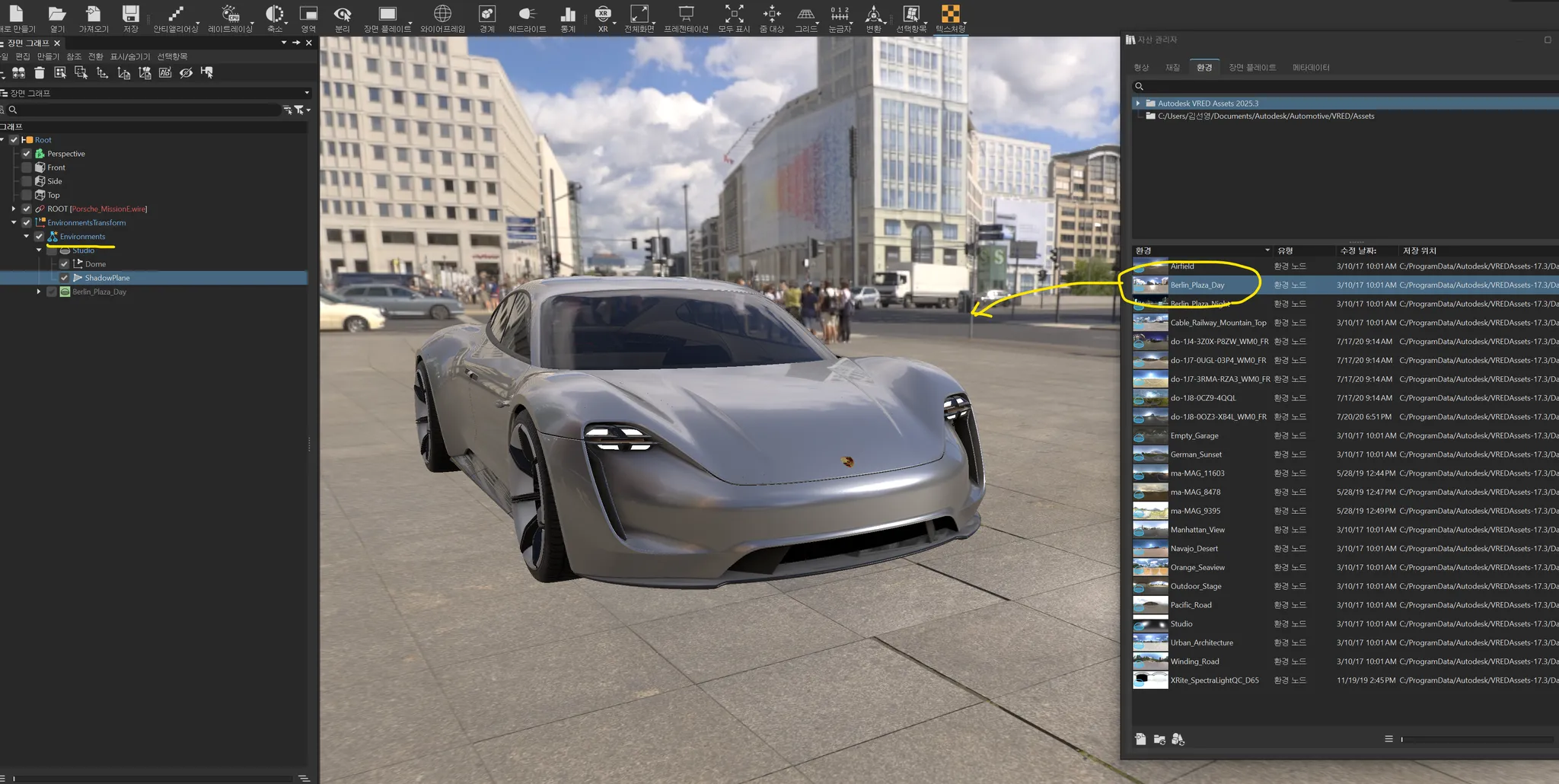

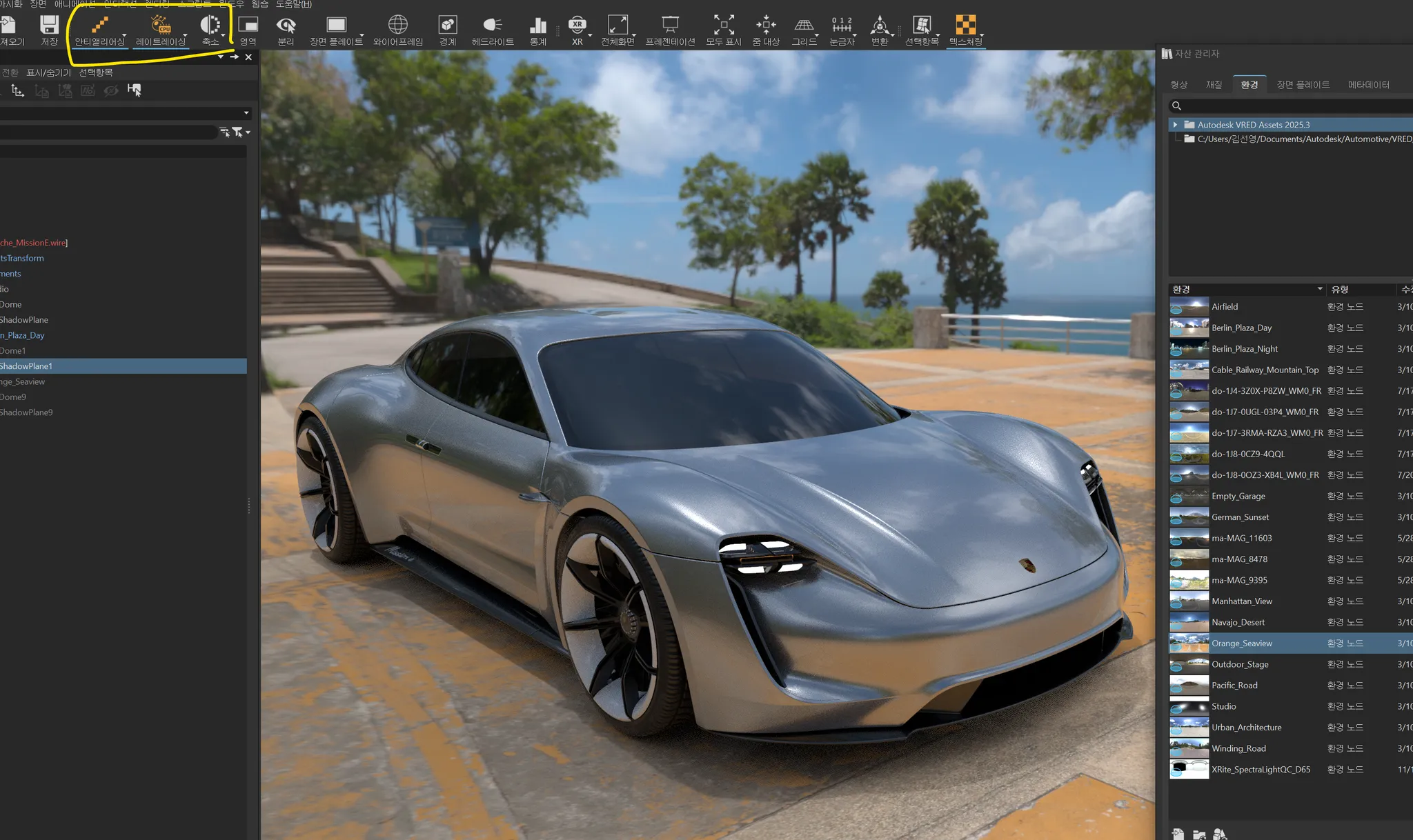

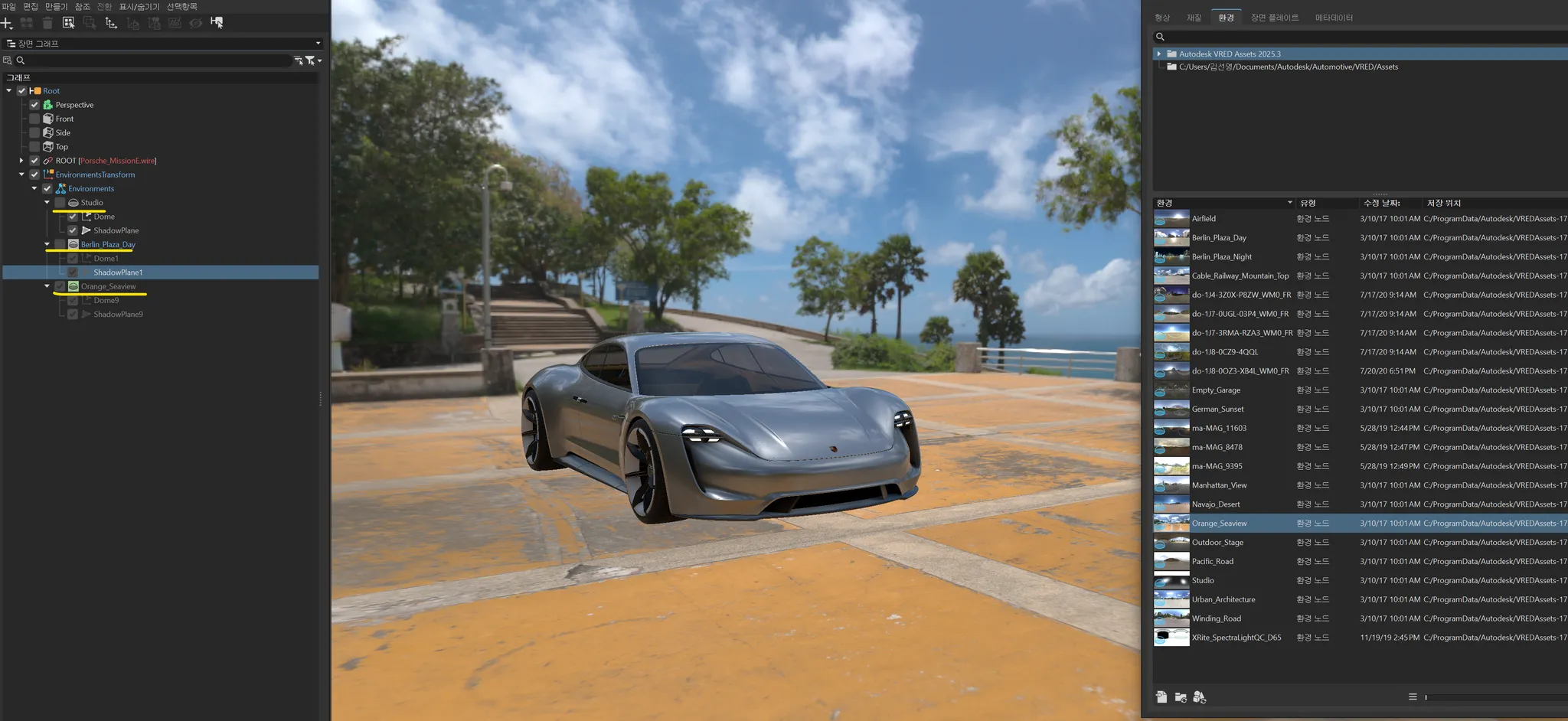

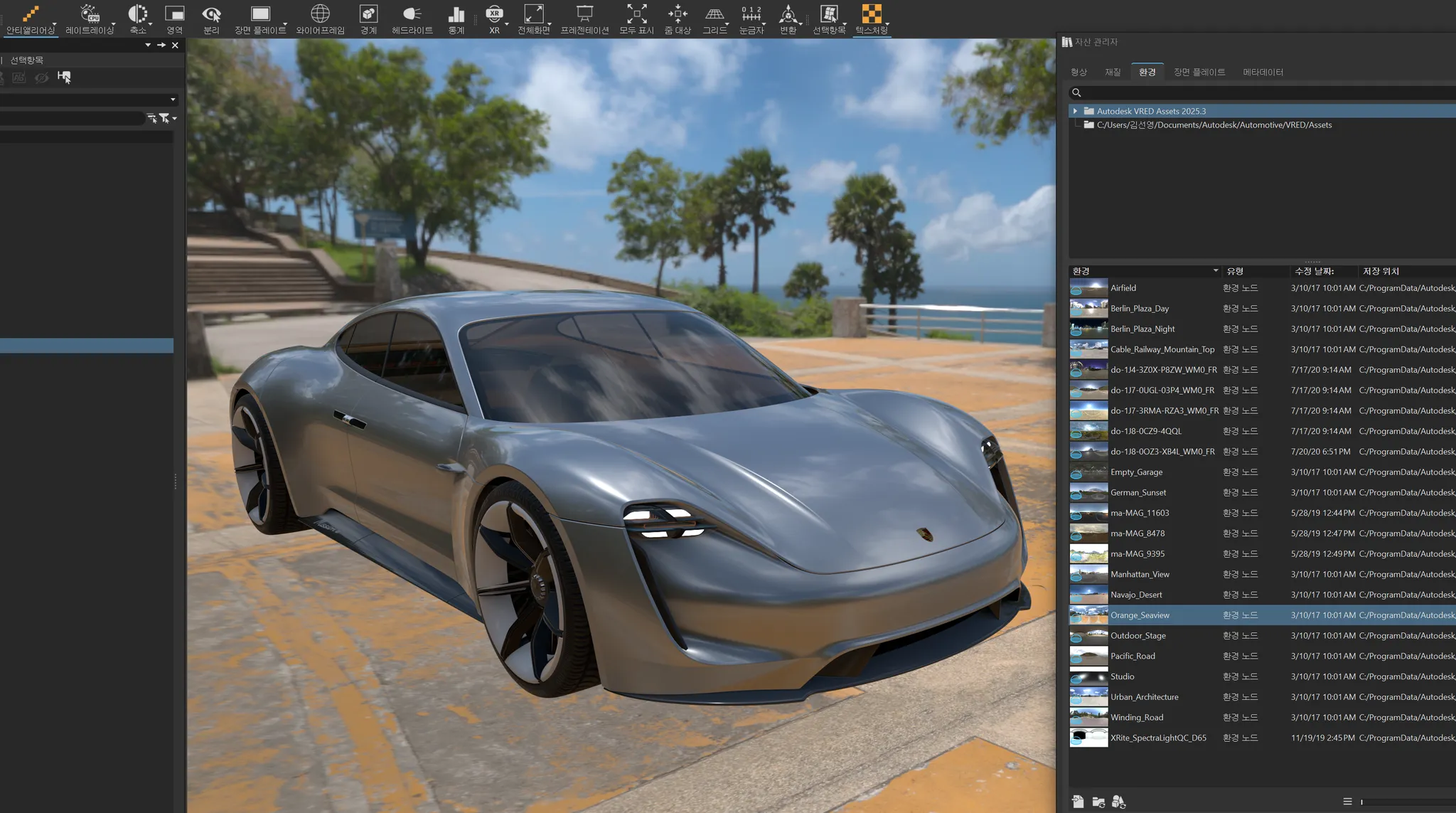

  • 자산관리자(Asset Manager)에서 렌더뷰에 환경을 하나 드래그 앤 드롭
  • 환경에 맞춰서 리플렉션이 변경됨
  • 다른 환경으로 변경 시에는 체크를 통해 가능



  • 렌더링을 하기 전 레이트레이싱 / 안티앨리어싱 사용하기
    • 레이트레이싱 : 빛의 경로를 추적해 매우 사실적인 이미지를 생성하는 3D 렌더링 기술
    • 안티앨리어싱 : 엣지의 깨지는 부분을 보완해 부드러워짐
  • 레이 트레이싱을 켠 상태에서 이동을 하면 느려지기 때문에 축소(Downscale)를 켜서 픽셀을 크게 만드렁 좀 더 움직이게 쉽게 하기

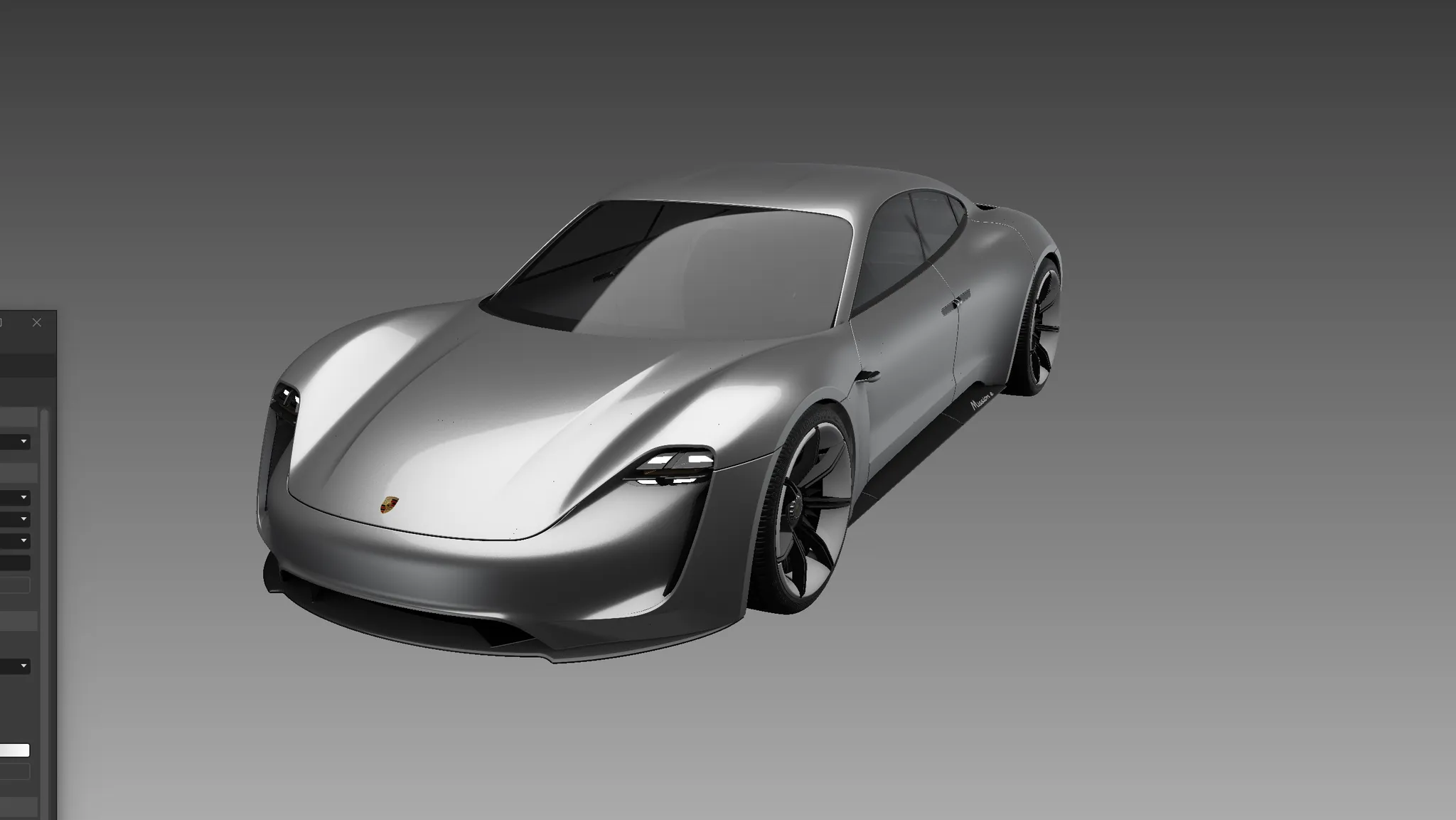

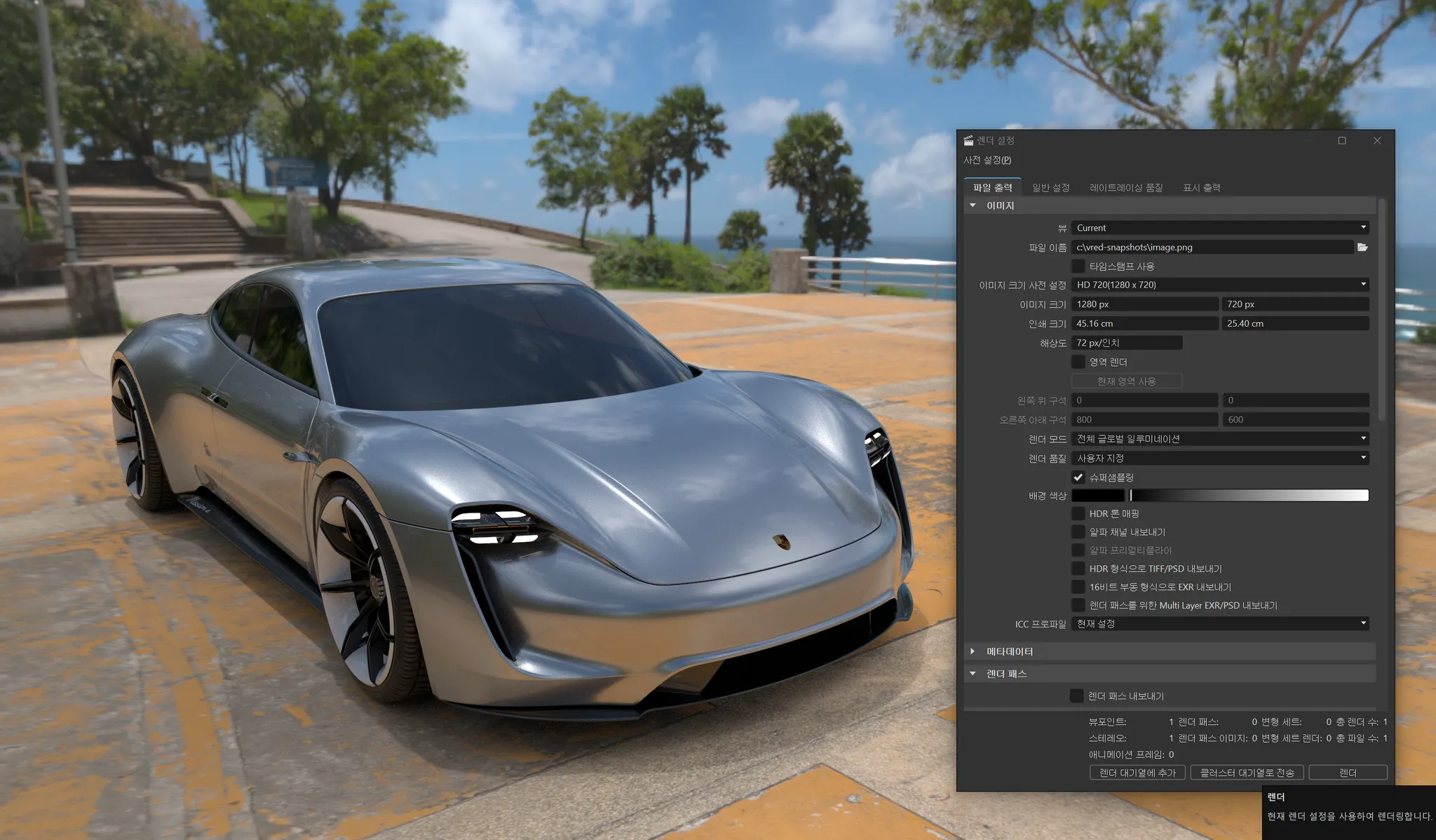

  • 사이즈 및 설정을 하고 렌더를 하면 보이는 화면대로 렌더링 진행
